Structuur
Medium:Polypropyleenfilm.
Elektrode:Metalen vacuümverdampingslaag.
Inkapseling:omwikkeld met PET-tape en aan beide uiteinden verzegeld met vlamvertragende epoxyhars. Voldoet aan UL94 V-0.
Vorm:cilindrisch of elliptisch cilindrisch.
Pin:Vertinde, met koper beklede staaldraad (CP-draad) of vertinde koperdraad of PVC-elektronische draad (UL94 V-0).
Typische toepassingen:filteren en pulseren van hoge stroomsituaties. Zo kunnen eindversterkers, lasmachines etc. in alle gelegenheden van CBB21 worden gebruikt.
Functie
Klein formaat, goede zelfherstellende eigenschappen;
Laag hoogfrequent verlies en lage temperatuurstijging;
Hoge slagvastheid; Heeft een goede spanningsweerstand onder hoogfrequente AC-omstandigheden.
| Referentie standaard | GB10190, IEC60384-16 |
| Klimaatcategorie | 40/85/21 |
| Nominale spanning | 250 VDC ~ 630 VDC |
| Capaciteitsbereik | 1uF ~ 40uF |
| Capaciteitstolerantie | ±5%(J) ±10%(K) |
| Tussen klemmen Spanningsbestendig | 1,6UR (VDC)/10s |
| Isolatieweerstand (bij 20°C) | Tussen aansluitingen: ≥30000MΩ CR≤0,33uF (100vdc 60s) ≥7500s CR>0,33uF (100vdc 60s) |
| Tussen terminals en behuizing: ≥100000MΩ (100vdc 60s) | |
| Weersta het huidige vermogen | dv/dt≥30v/us |
| Dissipatiefactor | DF≤0,002 (1 KHz) |
Afmeting Eenheid: mm
| Nominale kap. | 250/275 V DC | 400 V DC | 600 V DC | |||||||||
| L | W | H | ΦD | L | W | H | ΦD | L | W | H | ΦD | |
| 1,0 μF | 25 | 5 | 12 | 0.8 | 25 | 8 | 14 | 0.8 | 25 | 11.5 | 19 | 0.8 |
| 1,2 μF | 25 | 6.5 | 13 | 0.8 | 25 | 9 | 15 | 0.8 | 25 | 13.5 | 19 | 0.8 |
| 1,5 μF | 25 | 7.5 | 14 | 0.8 | 25 | 10 | 16.5 | 0.8 | 25 | 14.5 | 22 | 0.8 |
| 2,0 μF | 25 | 9 | 15.5 | 0.8 | 25 | 12 | 18.5 | 0.8 | 25 | 14 | 22 | 0.8 |
| 2,2 μF | 26 | 9.5 | 15.5 | 0.8 | 25 | 13.4 | 19 | 0.8 | 31 | 16 | 22.5 | 0.8 |
| 2,5 μF | 26 | 10 | 16.5 | 0.8 | 25 | 14 | 20 | 0.8 | 31 | 17 | 23.5 | 0.8 |
| 3,3 μF | 26 | 12 | 18 | 0.8 | 31 | 13 | 19.5 | 0.8 | 31 | 20 | 26.5 | 0.8 |
| 3,5 μF | 26 | 12.5 | 18.5 | 0.8 | 31 | 13.5 | 20 | 0.8 | 36 | 18.5 | 24 | 0.8 |
| 4,0 μF | 26 | 13.5 | 19.5 | 0.8 | 31 | 15 | 21 | 0.8 | 36 | 19.5 | 26 | 0.8 |
| 4,7 μF | 26 | 14.5 | 21 | 0.8 | 31 | 16 | 22.5 | 0.8 | 36 | 21.5 | 28 | 0.8 |
| 5,6 μF | 31 | 14 | 20 | 0.8 | 31 | 18 | 24 | 0.8 | 36 | 24 | 30 | 0.8 |
| 6,8μF | 31 | 15.5 | 21.5 | 0.8 | 31 | 20 | 26.5 | 0.8 | 46 | 22 | 28 | 0.8 |
| 8,2 μF | 31 | 17 | 23.5 | 0.8 | 36 | 19.5 | 26 | 0.8 | 46 | 24.5 | 30 | 0.8 |
| 10,0 μF | 31 | 19.5 | 25.5 | 1 | 36 | 22 | 28.5 | 1 | 46 | 26.5 | 33 | 1 |
Opmerking: de bovenstaande maat is alleen ter referentie. Maatwerk volgens de eisen van de klant is beschikbaar.
Foshan Piner Electronics Co., Ltd. werd opgericht in 2014 en is een geïntegreerde hightech onderneming die gespecialiseerd is in onderzoek en ontwikkeling, ontwerp, productie, verkoop en service van dunnefilmcondensatoren. Na jaren van ontwikkeling heeft het bedrijf een leidende marktpositie verworven in dezelfde sector in de provincie Guangdong, en de productie en verkoop van producten blijven tot de top behoren.

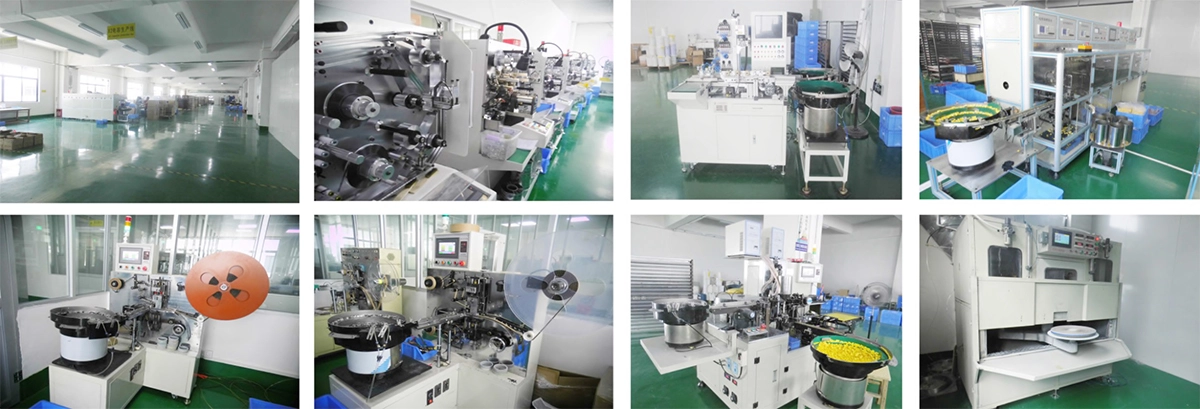

Het bedrijf heeft onafhankelijk moderne fabrieken gebouwd met een oppervlakte van 10.000 vierkante meter en een personeelsgrootte van meer dan duizend, waaronder meer dan 200 ingenieurs en technisch personeel. Het heeft ook een professioneel onderzoeks- en ontwikkelingscentrum voor ondernemingstechniek opgericht. Met solide technische accumulatie en voortdurend innovatievermogen heeft het bedrijf meerdere condensatorgerelateerde patenten verkregen, wat een solide garantie biedt voor productkwaliteit en technologische upgrades.

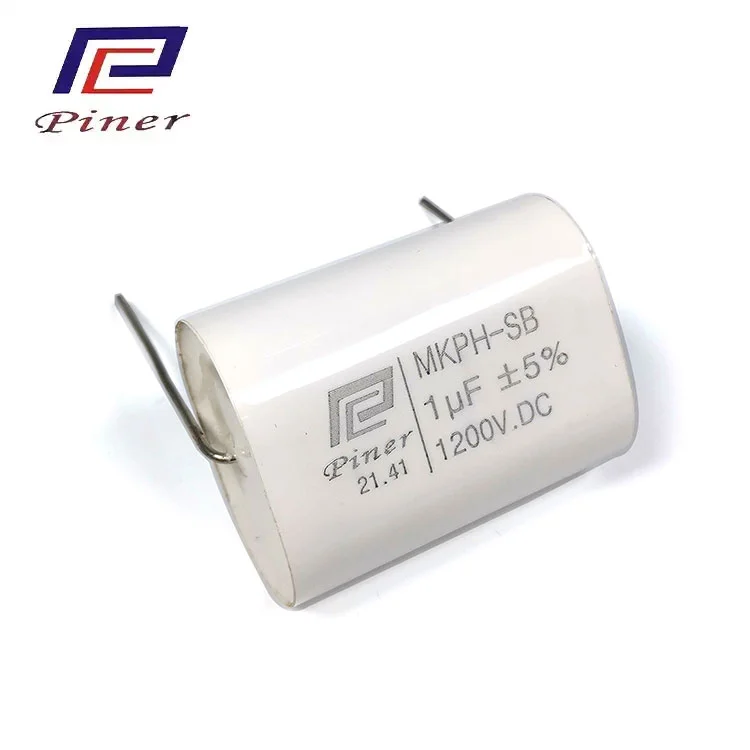

Op het gebied van huishoudelijke apparaten is het bedrijf gespecialiseerd in de MKP-X2- en MKPH-serie gespecialiseerde condensatoren voor inductiekookplaten. Met stabiele en betrouwbare kwaliteit en hoogwaardige service heeft het brede erkenning en een goede reputatie verworven in de huishoudelijke IH-industrie.

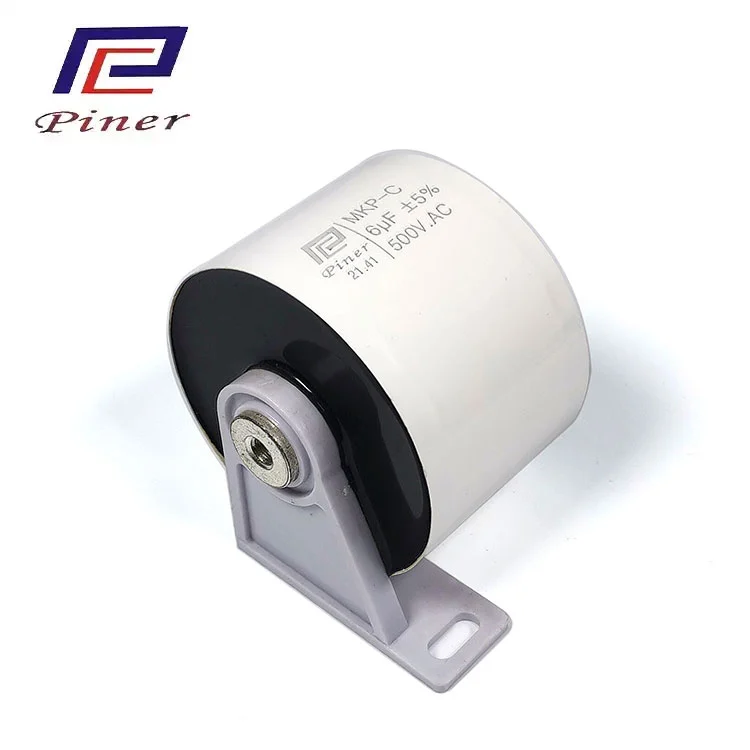

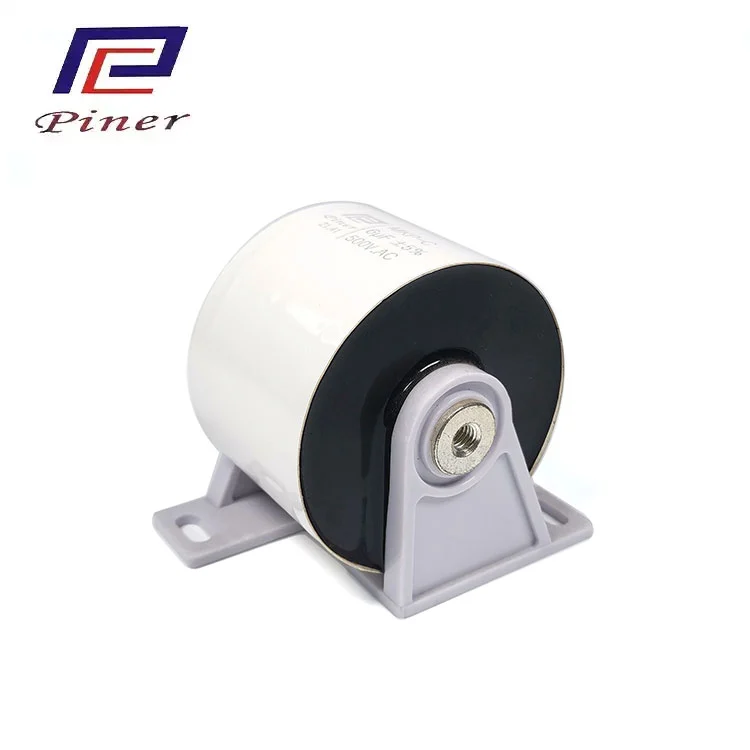

Op het gebied van commerciële en industriële toepassingen biedt het bedrijf een volledig assortiment producten, waaronder DC-tussencondensatoren, IGBT-absorptiebeschermingscondensatoren, MKPH hoogspanningsresonantie- en koppelcondensatoren, ingangs- en uitgangsfiltercondensatoren, enz. Deze producten worden veel gebruikt in commerciële inductiekookplaten, inductieverwarmingsapparatuur, ononderbroken stroomvoorzieningen (UPS), omvormers met laag vermogen, hoogfrequente schakelvoedingen, las- en galvaniseervoedingen, hoogvermogenfrequentieomvormers, elektrische voertuigen en andere velden, en spelen een belangrijke rol in nieuwe energie-industrieën zoals wind- en zonne-energieopwekking, omvormer- en frequentieomzettingsapparatuur.

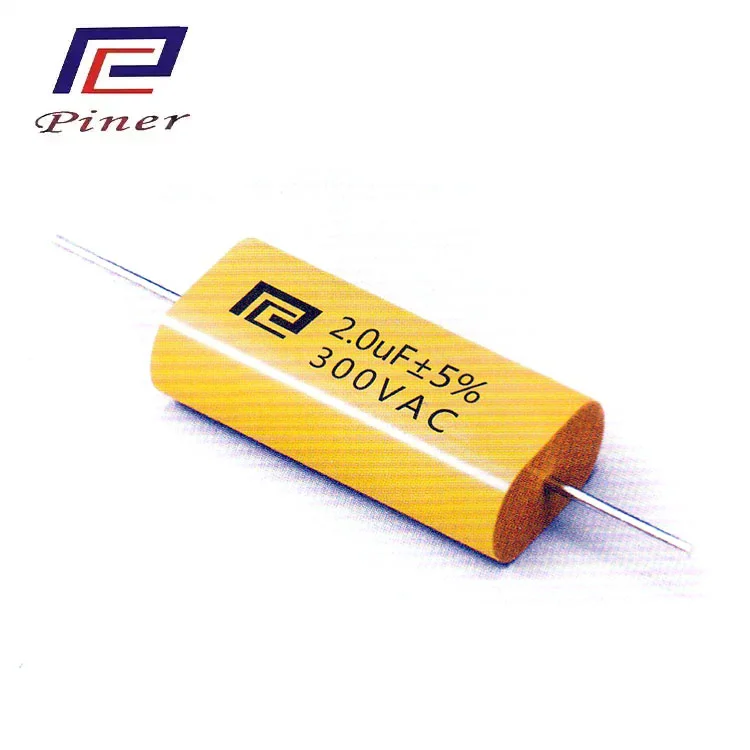

Daarnaast produceert het bedrijf op het gebied van consumentenelektronica AC-motorcondensatoren uit de CBB61- en CBB60-serie, evenals veiligheidscondensatoren, frequentiedelingscondensatoren, ontstekingsfiltercondensatoren, filters en andere producten, die op grote schaal worden gebruikt in veel industrieën, zoals afzuigkappen, magnetrons, wasmachines, kantoorapparatuur, enz., waardoor klanten gediversifieerde condensatoroplossingen worden geboden.
Met een uitgebreide productlijn, sterke technische kracht en toegewijde service blijft Pin'er Electronics hoogwaardige en betrouwbare dunnefilmcondensatorproducten leveren aan wereldwijde klanten.
De verzendmethoden omvatten DHL, UPS, TNT, FedEx en andere koeriersdiensten, en u kunt ook kiezen voor lucht- of zeevracht op basis van uw vereisten
Vraag: Bent u een productiefabriek of een handelsonderneming?
Antwoord: Wij zijn een productiefabriek.
Vraag: Hoe kan ik de productkwaliteit en after-sales service garanderen?
Antwoord: We bieden een kwaliteitsgarantie van 12 maanden en hebben een after-salesteam dat problemen van klanten snel kan oplossen.
Vraag: Biedt u ODM- en OEM-diensten?
Antwoord: Ja, welkom ODM en OEM.
