Analyse van de toepassing van filmcondensatoren in elektromagnetische verwarmingsapparatuur

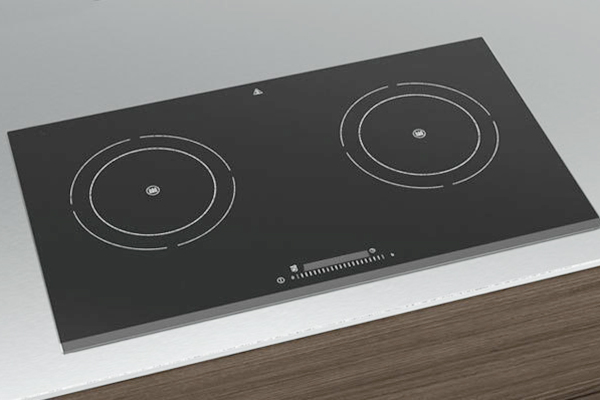

Elektromagnetische verwarmingstechnologie (IH) wordt veel gebruikt in huishoudelijke apparaten en industriële apparatuur, waaronder inductiekookplaten, IH-rijstkokers, inductiewaterverwarmers, sluitmachines en industriële smeltovens. Deze apparaten zetten wisselstroom of gelijkstroom om in hoogfrequente wisselstroom (1 kHz - 1 MHz) via halfbrug- of volledige brugomvormercircuits. De hoogfrequente stroom genereert een wisselend magnetisch veld, dat wervelstromen in metalen voorwerpen induceert en warmte produceert.

Filmcondensatoren spelen een cruciale rol in IH-circuits en vervullen drie primaire functies:

1. Ingang EMC-filtering (C1/C2)

Samen met common-mode-smoorspoelen,filmcondensatorenvormen Pi-type filters op de AC-ingang. Ze onderdrukken elektromagnetische interferentie die wordt gegenereerd door IGBT-hogesnelheidsschakelingen en beschermen de apparatuur tegen externe netstoringen. C1 maakt doorgaans gebruik van condensatoren van het type MKP-X2 (3 µF -- 10 µF, 275 VAC -- 300 VAC, Y-aansluiting), terwijl C2 gebruik maakt van MKP-condensatoren met gemetalliseerde film (3 µF -- 10 µF, 450 VAC -- 500 VAC, delta-aansluiting).

2. DC‑link (C3)

Na driefasige bruggelijkrichting werkt C3 met een inductor om pulserende gelijkstroom om te zetten in stabiele gelijkstroom voor de inverterfase. De belangrijkste rol ervan is DC-Link-ondersteuning --- het absorberen van rimpelstromen en harmonische spanningen die worden gegenereerd door IGBT-schakelingen, waardoor zelfoscillatie in de DC-bus wordt voorkomen die IGBT's zou kunnen beschadigen en de levensduur van de apparatuur zou kunnen verkorten.

3. Hoogfrequent resonantiecircuit

De resonante condensator (doorgaans 0,1 µF – 0,8 µF, met een vermogen tot 1600 V DC) vormt een tankcircuit met de inductiespoel, waardoor een hoogfrequent oscillerend magnetisch veld ontstaat dat warmte genereert in het metalen werkstuk. Inductiekookplaten werken doorgaans op 20 kHz - 40 kHz, waardoor hoge dv/dt en grote pulserende stromen door de resonantiecondensator ontstaan.

Waarom filmcondensatoren?

Gemetalliseerde polypropyleenfilmcondensatoren hebben de voorkeur voor IH-toepassingen vanwege:

● Laag hoogfrequent verlies - Lage dissipatiefactor zorgt voor minimale interne verwarming.
● Lage ESR en ESL - Cruciaal voor het geleiden van hoge rimpelstromen terwijl de warmteontwikkeling wordt geminimaliseerd. Geavanceerde MKP-condensatoren kunnen een ESR van minder dan 15 mΩ bereiken, waardoor het risico op temperatuurstijging aanzienlijk wordt verminderd.
● Hoge dv/dt-bestendigheid - Essentieel voor resonantiecircuits die onderhevig zijn aan snelle spanningsveranderingen.
● Uitstekende zelfherstellende eigenschappen -- Lokale diëlektrische defecten verdwijnen zonder catastrofale storingen, waardoor een lange levensduur wordt gegarandeerd.
● Niet-gepolariseerd ontwerp - Vereenvoudigt de circuitindeling en biedt ruimte voor sperspanning zonder schade.
● Compact formaat met hoge vermogensdichtheid -- Maakt slanke, geïntegreerde ontwerpen mogelijk voor moderne IH-apparaten.

Filmcondensatorenzijn onmisbare componenten in elektromagnetische verwarmingsapparatuur en maken een betrouwbare hoogfrequente werking, efficiënte energieconversie en een lange levensduur mogelijk. Voor OEM's en fabrikanten van voedingen is het selecteren van filmcondensatoren met de juiste specificaties --- inclusief spanningswaarde, dv/dt-capaciteit, ESR en thermische prestaties --- essentieel om de betrouwbaarheid van het product en het concurrentievermogen op de markt te garanderen.
