In het circuitontwerp zijn inductoren en transformatoren zeer aanpasbare magnetische componenten. In tegenstelling tot standaard kant-en-klare onderdelen moet bij het ontwerp ervan rekening worden gehouden met meerdere parameters – inductie, bedrijfsfrequentie, nominaal vermogen, warmteafvoer, ruimtebeperkingen en elektromagnetische compatibiliteit – evenals met de haalbaarheid van de productie, om aan de specifieke eisen van de klant te voldoen.

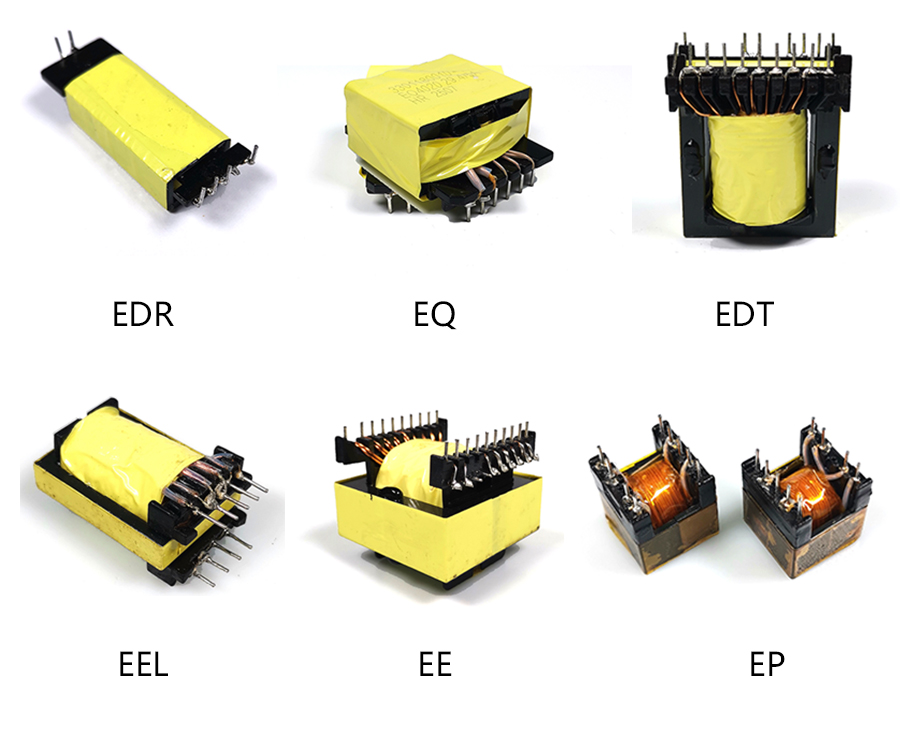

De magnetische kern is het hart van elke inductor of transformator. Het materiaal en de geometrie bepalen rechtstreeks de prestaties van het onderdeel. Hieronder introduceren we de belangrijkste kenmerken en typische toepassingen van de meest voorkomende kernvormen, gebaseerd op onze ervaring bijGuangdong Haoer Electronics Co., Ltd.en Foshan Pin'er Electronics Co., Ltd.
1. E-kern
Kenmerken: Voldoende loodruimte, eenvoudig oprollen en aansluiten; breed frequentie- en spanningsbereik, hoog uitgangsvermogen, goede thermische stabiliteit.
Toepassingen: Programmagestuurde schakelvoedingen, LCD-displayvoedingen, krachtige UPS-omvormers, computervoedingen, spaarlampen.
2. Planaire E-kern
Kenmerken: Compact formaat, geschikt voor hoge frequenties; luchtspleet aan de bovenkant van de spoel voor een strakke koppeling en weinig verlies. Het verlies neemt af naarmate de temperatuur stijgt, waardoor oververhitting wordt voorkomen.
Toepassingen: stroomconversietransformatoren en smoorspoelen, dvd-voedingen, cameraflitsers, communicatieapparatuur en andere kleine elektronische apparaten.
3. EC-kern
Kenmerken: Goede magnetische afscherming, lage verdeelde capaciteit, laag transmissieverlies, hoge inductie, lage lekinductie, uniform magnetisch veld. De spoel heeft meerdere pinnen voor een eenvoudig ontwerp van een transformator met meerdere uitgangen.
Toepassingen: breedbandtransformatoren, inductoren, scheidingstransformatoren, bijpassende transformatoren - veel gebruikt in programmagestuurde schakelterminals en elektronische precisieapparatuur.
4. EQ-kern
Kenmerken: Biedt ook uitstekende afscherming, lage verdeelde capaciteit, hoge inductie en een uniform veld, geschikt voor ontwerpen met meerdere uitgangen.
Toepassingen: breedbandtransformatoren, inductoren, scheidingstransformatoren, schakelende voedingstransformatoren, elektronische voorschakelapparaten.
5. ER-kern
Kenmerken: Geoptimaliseerde koppelpositie; de ronde middenpoot maakt het opwikkelen eenvoudig en biedt meer wikkeloppervlak, waardoor transformatoren met een hoog vermogen en weinig lekkage mogelijk zijn.
Toepassingen: Schakelende voedingstransformatoren, pulstransformatoren, elektronische voorschakelapparaten.
6. ETD-kern
Kenmerken: Ronde middenpoot voor gemakkelijk oprollen en groot raamoppervlak; goede balans tussen hoog vermogen en lage lekkage. Presteert ook goed op het gebied van montagekosten, naleving van de veiligheidsvoorschriften, EMI-afscherming en standaardisatie.
Toepassingen: Schakelende voedingen, transmissietransformatoren, elektronische voorschakelapparaten - gebruikt in huishoudelijke apparaten, telecom, verlichting, kantoorautomatisering, militaire apparatuur, OA-apparatuur, elektronische instrumenten en ruimtevaart.
7. EP-kern
Kenmerken: Uitstekende magnetische afscherming, lage verdeelde capaciteit, laag verlies, hoge inductie, lage lekkage, uniform veld; spoel met meerdere pinnen ondersteunt ontwerpen met meerdere uitvoer.
Toepassingen: breedbandtransformatoren, inductoren, scheidingstransformatoren, bijpassende transformatoren - gebruikelijk in programmagestuurde schakelaars en precisie-elektronica.
8. EFD-kern
Kenmerken: Lage thermische weerstand, laag verlies, hoge vermogensdichtheid, breed frequentiebereik; lichtgewicht, rationele structuur, geschikt voor opbouwmontage.
Toepassingen: Transformatoren met een klein formaat maar hoge stroomvereisten, bijvoorbeeld precisie-instrumenten, modulevoedingen, computerterminaluitgangen.
9. U-kern
Kenmerken: Kleine impedantieafwijking, hoge uitgangsstroom, hoge inductie, effectieve onderdrukking van harmonischen.
Toepassingen: Common-mode filtertransformatoren - veel gebruikt in kleuren-tv's, computers, monitoren en andere elektronische apparaten.
10. P (pot) kern
Kenmerken: Klein formaat, hoge impedantie, gemakkelijk op te winden, goede balans tussen afscherming en warmteafvoer.
Toepassingen: draagfilters, hooggevoelige sensoren, hoogrendementssensoren, stroomconversietransformatoren.
11. PQ-kern
Kenmerken: Gering verlies, lage temperatuurstijging, goede geluidsimmuniteit; redelijke vorm, bestrijkt een breed vermogensbereik (50W-1000W), bespaart montageruimte. Meerdere pinnen voor eenvoudig oprollen, lage montagekosten, eenvoudig voldoen aan veiligheidseisen, maar moeilijker te standaardiseren.
Toepassingen: hoofdstroomtransformatoren, aandrijftransformatoren, afvlakkingssmoorspoelen, hulpstroomtransformatoren - voornamelijk gebruikt in netwerken, telecom, voedingen en elektrische apparatuur.
12. PM Kern
Kenmerken: Lage lekstroom, laag verlies, hoog vermogen, lage verdeelde capaciteit.
Toepassingen: hoofdtransformatoren, drivertransformatoren - vaak gebruikt in ultrasone reiniging, laserapparatuur en andere toepassingen met hoog vermogen.
13. RM-kern
Kenmerken: Uitstekende afscherming, sterke anti-interferentie, lage lekkage, lage verdeelde capaciteit; De multi-pins spoel maakt ontwerpen met meerdere uitgangen en montage met hoge dichtheid mogelijk. De warmteafvoer is echter relatief slecht en de kosten voor het naleven van de veiligheidsvoorschriften zijn hoger.
Toepassingen: hulpstroomtransformatoren, aandrijftransformatoren, breedbandtransformatoren, draaggolffilters, filters met hoge stabiliteit - veel gebruikt in draaggolfcommunicatie, netwerken, digitale circuits, tv en elektronische instrumenten.
Laatste opmerking
Het bovenstaande behandelt de basiskenmerken en typische toepassingen van elke kernvorm. In de praktijk moet bij de uiteindelijke keuze ook rekening worden gehouden met de bedrijfsfrequentie, het vermogensniveau, de koelomstandigheden en het budget. Ons team bij Guangdong Haoer Electronics Co., Ltd. en Foshan Pin'er Electronics Co., Ltd. kan op maat gemaakte kern- en magnetische componentoplossingen bieden op basis van uw specifieke toepassing.
