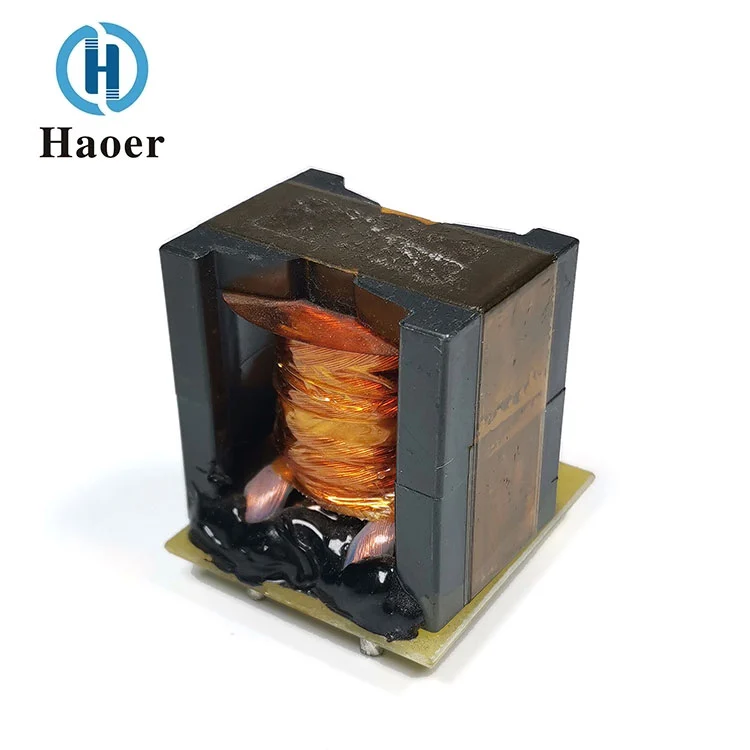

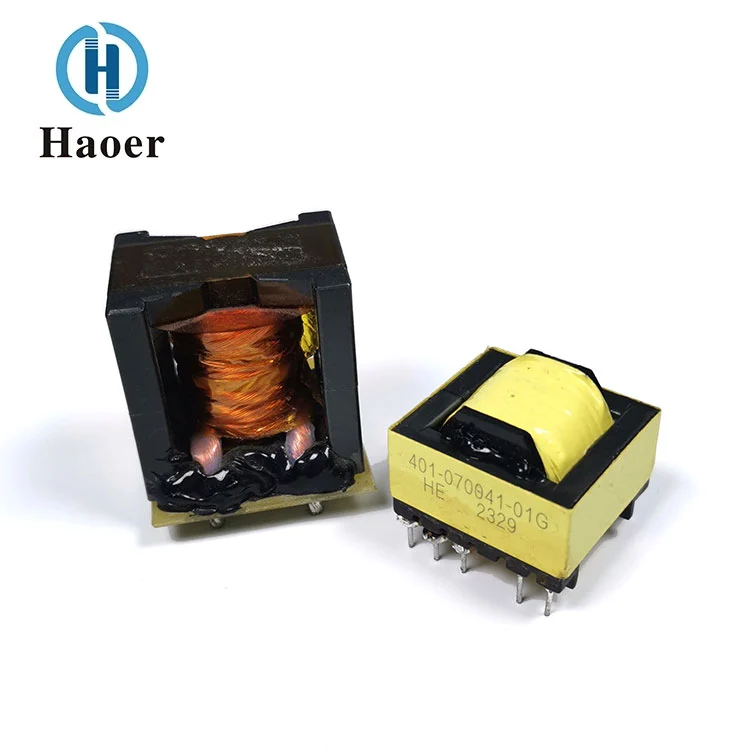

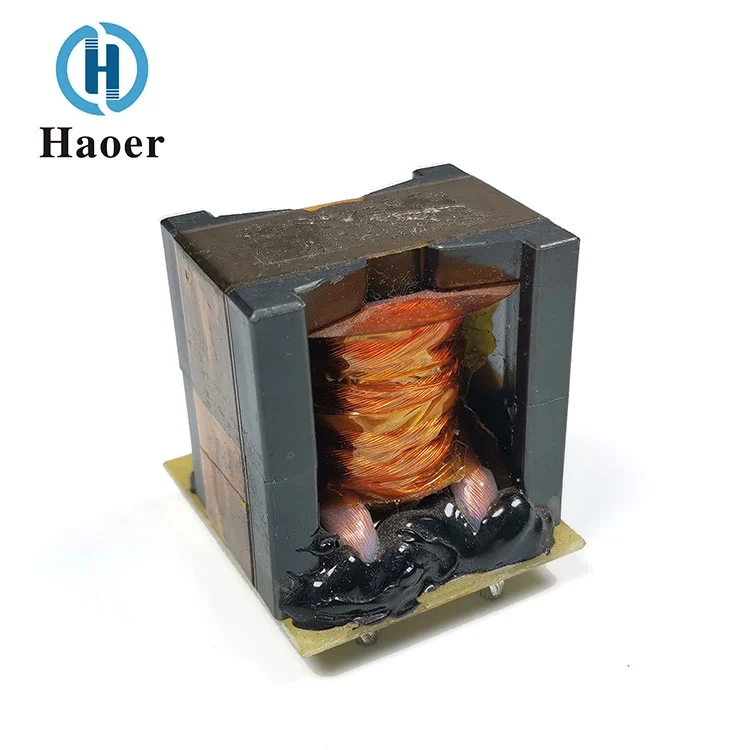

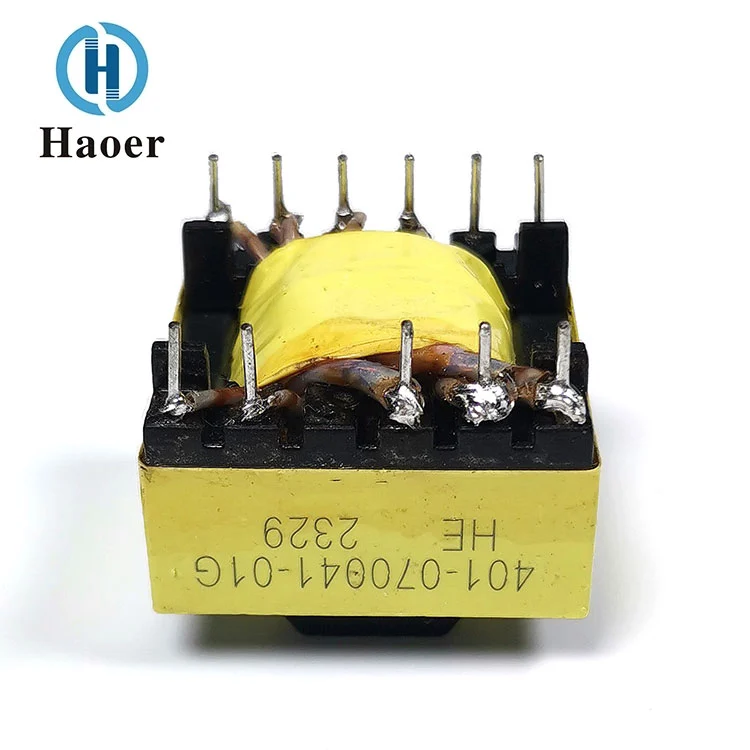

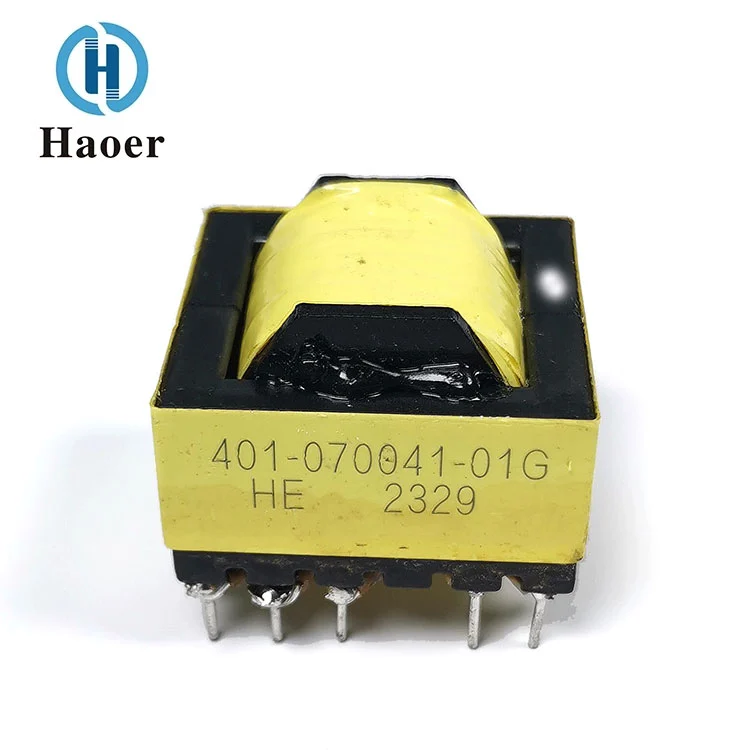

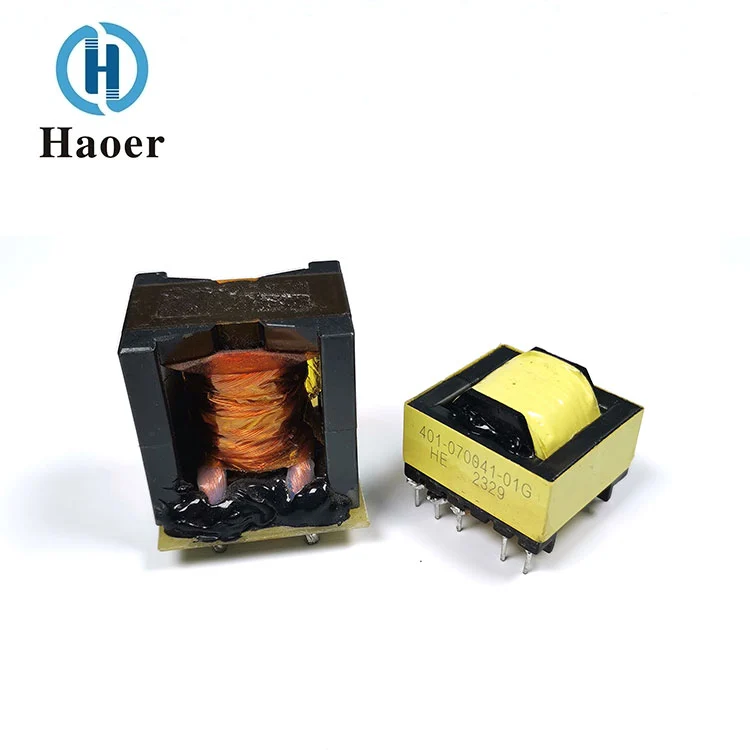

Bij het ontwerpen van de PC Power Supply High-Frequency Transformer concentreerde de fabrikant van Haoer zich op een hoge vermogensdichtheid, lage temperatuurstijging en betrouwbaarheid op lange termijn. Door strikte elektrische isolatie en optimalisatie van de warmteafvoer zorgt het voor een continue, stabiele en zuivere stroomvoorziening voor kernhardware zoals CPU's en grafische kaarten, en is het een sleutelcomponent voor het bereiken van de doelstellingen van efficiënte, stille en geminiaturiseerde pc-voedingen.
1. De magnetische kern van transformatoren uit de ER-serie heeft meestal een E-vormige of soortgelijke E-vormige structuur, met een ronde middenstijl. Deze vorm maakt de koppelingspositie goed, vergemakkelijkt het wikkelen en vergroot het wikkeloppervlak, wat gunstig is voor het ontwerpen van transformatoren met een hoog vermogen en een lage lekinductie.
2. Het skelet van sommige transformatoren uit de ER-serie is uitgerust met meerdere connectoren, wat het ontwerp van meerdere uitgangstransformatoren vergemakkelijkt en kan voldoen aan de behoeften van verschillende circuits voor meerdere uitgangsspanningen en -stromen.
3. Prestatiekenmerken van transformatoren uit de ER-serie: laag verlies, hoog uitgangsvermogen, brede werkfrequentie, lage temperatuurstijging, stabiele prestaties.
4. Het toepassingsgebied van transformatoren uit de ER-serie ligt in schakelvoedingen, communicatieapparatuur, consumentenelektronica en industriële apparatuur.
De kenmerken van eenvoudig oprollen, hoog rendement, groot vermogen en hoge betrouwbaarheid.
ER28/ER35/ER39/ER40/ER42/ER49
Toegepast op AC/DC-converters, pc-voedingen, LLC-voedingen, communicatievoedingen, enz.
| ONDERDEELNR. | AANSLUITPENNEN | Afmetingen in mm (inch) | TYPE | |||||
| A | B | C ± 0,5 | D±0,5 | E | F | |||
| ER-25.5 | 8 | 19.5 | 19.7 | 12.5 | 4 | 5 | 25.5 | V |
| ER28 | 12 | 30.5 | 23 | 17.5 | 4 | 5 | 31 | V |
| ER28 | 12 | 23.1 | 28.2 | 25 | 4 | 5 | 29.1 | H |
| ERL28 | 12 | 36 | 27 | 20 | 4 | 5 | 30 | V |
| ERL28 | 12 | 26.3 | 37.1 | 30 | 4 | 5 | 30.2 | H |
| ER33 | 14 | 37.5 | 28 | 22.5 | 4 | 5 | 36 | V |
| ERL35 | 14 | 43.5 | 28 | 22.5 | 4 | 5 | 35.5 | V |
| ERL35 | 16 | 29.1 | 40.3 | 35.4 | 4 | 5 | 40.3 | H |
| ERL39 | 16 | 46 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ERL39 | 16 | 33 | 41.5 | 30.85 | 4 | 5 | 42.3 | H |
| ER40 | 16 | 48 | 31.1 | 25 | 4 | 5 | 43.1 | V |
| ER4215 | 14 | 45.5 | 30 | 25 | 5 | 5 | 42 | V |
| ER4220 | 14 | 44 | 37.5 | 36 | 5 | 5 | 42 | V |
