Krachtige ringkerninductoren: kies wat past, niet wat meer kost

In de huidige vermogenselektronica-industrie --- met trends in de richting van hogere vermogensdichtheid en miniaturisatie --- heeft de juiste selectie van magnetische componenten rechtstreeks invloed op de efficiëntie en temperatuurstijging. Veel kopers denken ten onrechte dat een hogere prijs betere prestaties betekent. In dit artikel wordt besproken hoe u kunt selecterentoroïdale inductoren met hoog vermogenen de juiste balans vinden tussen prestaties en kosten.

Stap 1: Begrijp de echte vereisten achter de parameters

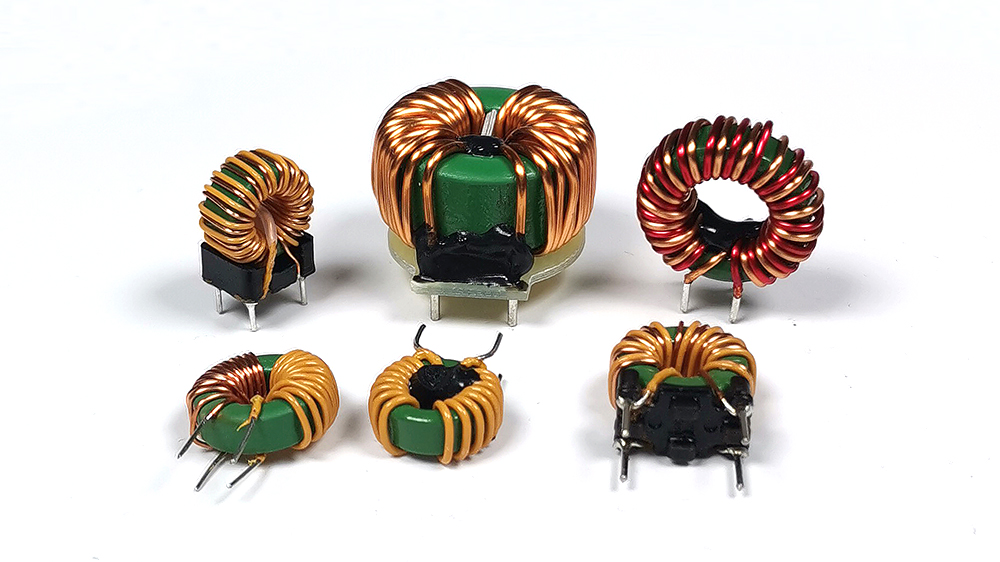

Ringkerninductoren met hoog vermogenworden gebruikt in PV-omvormers, energieopslagconverters, krachtige SMPS en EV-laders. Ze moeten tientallen tot honderden ampère DC-voorspanning aankunnen, terwijl ze stabiele eigenschappen behouden bij hoge schakelfrequenties.

Twee parameters worden vaak verward:

● Verzadigingsstroom (Isat) -- geeft aan hoeveel inductantie er overblijft onder stroompieken. Zodra de kern verzadigd is, daalt de inductie scherp, waardoor de rimpelonderdrukking verloren gaat en mogelijk de circuitbeveiliging wordt geactiveerd. De technische praktijk staat doorgaans een inductantiedaling van 20--30% toe bij piekstroom.
● Temperatuurstijgingsstroom (Irms) -- Heeft betrekking op warmteopwekking. Koperverlies (I² × DCR) en kernverlies zijn de belangrijkste warmtebronnen. Overmatige temperatuurstijging verkort de levensduur van de inductor en beïnvloedt de omliggende componenten.

Tip: Geef feitelijke stroomgolfvormen op in plaats van alleen maar vermogenswaarden om het succes van de eerste doorgangsselectie te verbeteren.

Stap 2: Kies het juiste kernmateriaal

Kernmateriaal bepaalt de prestatielimieten. Veel voorkomende opties voor hoog vermogen:

● Sendust (Fe-Si-Al) -- Ideaal voor energieopslag met hoog vermogen. De verdeelde luchtspleet zorgt voor een uitstekend DC-voorspanningsvermogen. Bijna-nul magnetostrictie elimineert hoorbaar geluid. Goed voor servervoedingen en industriële apparatuur.
● Ferriet -- Laag hoogfrequent verlies en lagere kosten, maar vertoont harde verzadiging en slechte energieopslag. Het vereist gaten in toepassingen met hoog vermogen, waardoor de procescomplexiteit en de lekstroom toenemen.
● IJzerpoeder - Lagere kosten, geschikt voor niet-kritische filtering of minder beperkte ruimte, laagfrequente toepassingen.

Niet elk circuit heeft dure Sendust nodig. Kies op basis van werkelijke vereisten.

Stap 3: Let op de wikkel- en montagedetails

Inductoren met hoog vermogen gebruiken dikke magneetdraad of litzedraad. De uniformiteit van de wikkeling beïnvloedt de parasitaire capaciteit en de Q-factor.

Mechanische montage is ook belangrijk. Niet-gefixeerde ringkernen kunnen door trillingen door de isolatie heen slijten, waardoor kortsluiting ontstaat. Beschermende opties zijn onder meer basisplaten, krimpkousen of epoxy-potten.

Conclusie

Selecterentoroïdale inductoren met hoog vermogengaat over het nauwkeurig matchen van technische parameters. Een goede leverancier levert niet alleen gekwalificeerde producten, maar ook voorafgaande ontwerpondersteuning. Kies wat bij uw toepassing past --- niet noodzakelijkerwijs wat het meeste kost.
