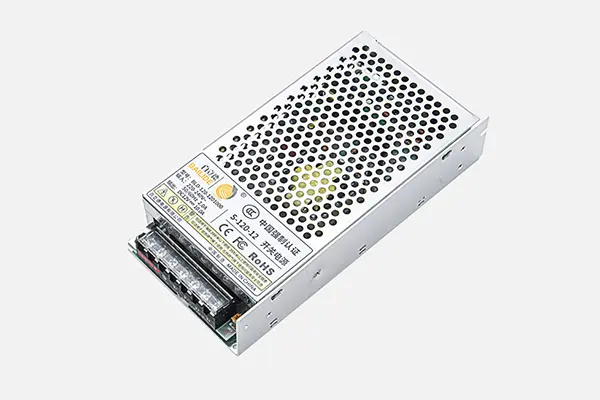

De hoogfrequente transformator, als het ‘hart’ van de schakelende voeding, vervult drie cruciale taken: energietransmissie, spanningsomzetting en elektrische isolatie. De prestaties ervan hebben rechtstreeks invloed op de efficiëntie, de grootte en het EMI-niveau van de voeding. Dit artikel zal, op basis van toepassingsscenario's, de belangrijkste selectietechnieken analyseren.
De kernrol van hoogfrequente transformatoren in schakelende voedingen
Energieoverdrachtshub: Door de koppeling van de magnetische kern en de wikkeling wordt de DC-pulsenergie efficiënt overgedragen naar de secundaire. Vergeleken met de netfrequentietransformator kan het hoogfrequente ontwerp het volume tot 70% verminderen
Elektrische isolatiebarrière: De isolatielaag tussen de primaire en secundaire wikkelingen is ontworpen om aan de veiligheidsnormen te voldoen en common-mode-interferentie te blokkeren. De gebruikelijke isolatiespanningsvereisten zijn doorgaans 1,5 kV - 4 kV.
Spanningsconversiecontroller: Zorgt voor een nauwkeurige spanningsreductie/-verhoging door de windingsverhouding aan te passen. In de flyback-topologie kan een fout in de windingsverhouding van meer dan 5% bijvoorbeeld fluctuaties in de uitgangsspanning veroorzaken.
Typische toepassingsscenarioanalyse

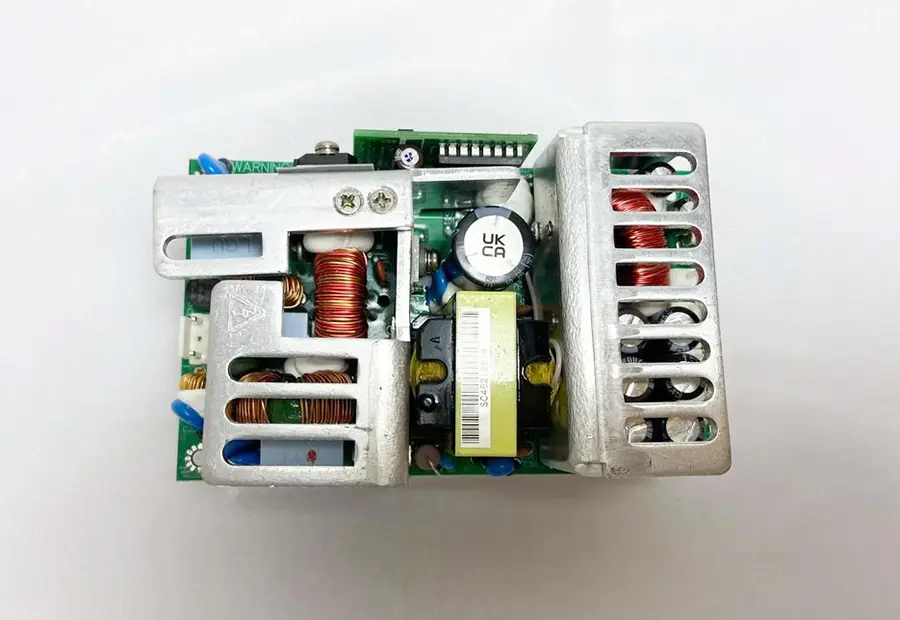

Geval 1: AC/DC-adapter
Topologie: maakt meestal gebruik van een flyback-ontwerp
Transformatorvereisten:
Kerntype: ferriet met laag verlies
Wikkelstructuur: drievoudig geïsoleerde draadwikkeling
Belangrijkste parameters: Lekkage-inductie <5% excitatie-inductie
Geval 2: LED-aandrijfvoeding
Kernuitdaging: Hoge vermogensdichtheid en warmtedissipatiebalans
Optimalisatie oplossing:
Gebruik vlakke transformatoren om de hoogte te verminderen
Gebruik gesegmenteerde wikkelingen om het huideffect te minimaliseren
Combineer met gelijkrichterbrug om de conversie-efficiëntie te verbeteren
De drie gouden regels voor componentselectie
Selectie van magnetische kernmaterialen
IJzeroxide: Geschikt voor scenario's onder 100 kHz
Metalen magnetische poederkern: geschikt voor hoogfrequente en hoge stroomtoepassingen
Nanokristallijn: extreem hoogfrequente en verliesarme oplossing
Matching van sleutelparameters
Verzadigingsfluxdichtheid: Er moet een marge van 20% worden gereserveerd
Raambezettingsgraad: het wordt aanbevolen om binnen 40% -60% te controleren
Temperatuurstijgingslimiet: De temperatuurstijging onder volledige belasting moet ≤ 40℃ zijn
Tip om selectieputten te vermijden: Het negeren van wervelstroomverlies kan plaatselijke oververhitting van de magnetische kern veroorzaken, wat kan leiden tot een defect in de magnetische verzadiging.
Gezamenlijke componentkoppeling

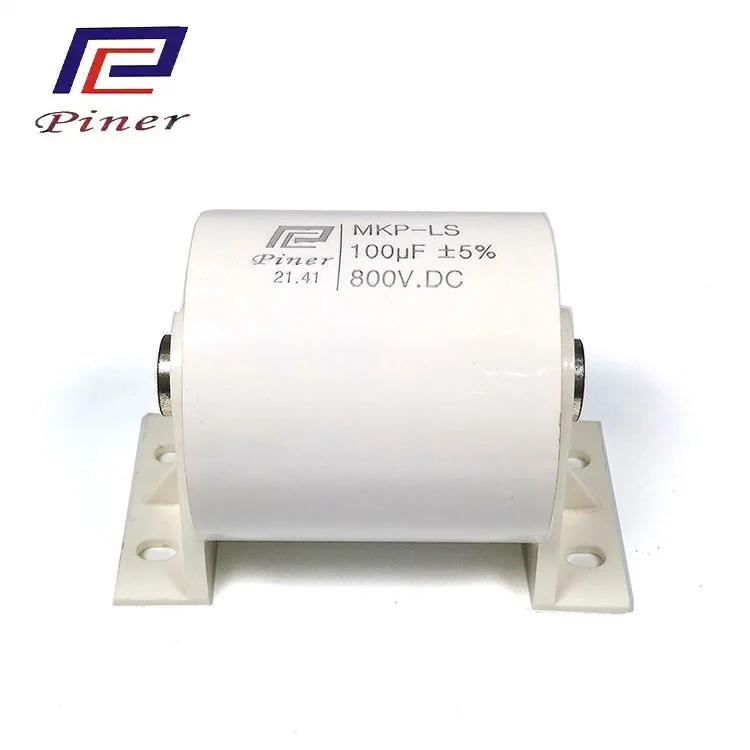

Ingangsfiltering: X/Y-condensatoren om common-mode-interferentie te onderdrukken
Uitgangsgelijkrichting: snelle hersteldiodes om schakelverliezen te verminderen

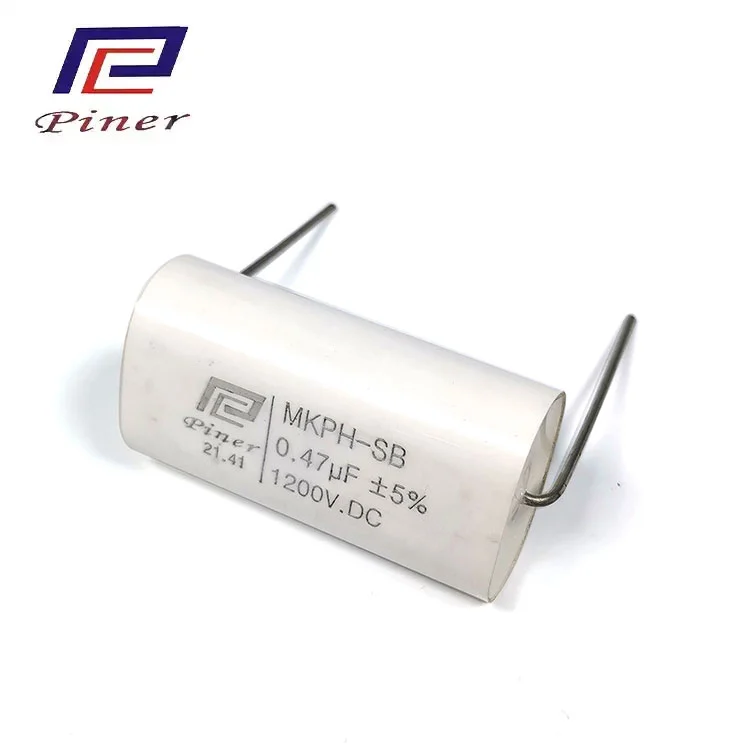

Buffercircuit: RC-absorptienetwerk ter bescherming van de schakeltransistor
