Op het gebied van de elektronische technologie bepalen transformatoren, als kerncomponenten voor de omzetting van elektrische energie en signaaloverdracht, rechtstreeks de efficiëntie en betrouwbaarheid van circuitsystemen. Op basis van de werkfrequentiekarakteristieken kunnen transformatoren worden ingedeeld in twee hoofdtypen: hoogfrequent en laagfrequent. Deze twee typen vertonen aanzienlijke verschillen in materiaalkeuze, structureel ontwerp en technische toepassing, die een diepgaande invloed hebben op de prestatie-optimalisatie en systeemintegratie van moderne elektronische apparaten.

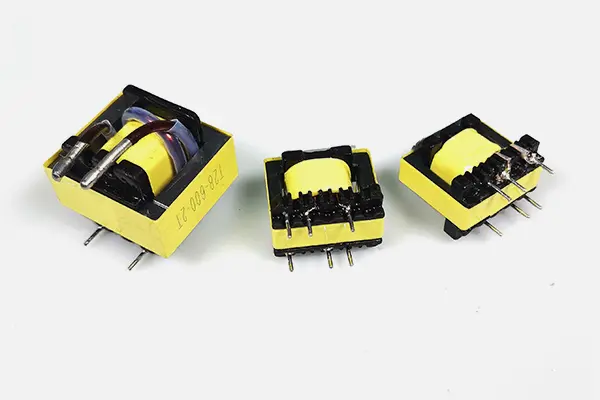

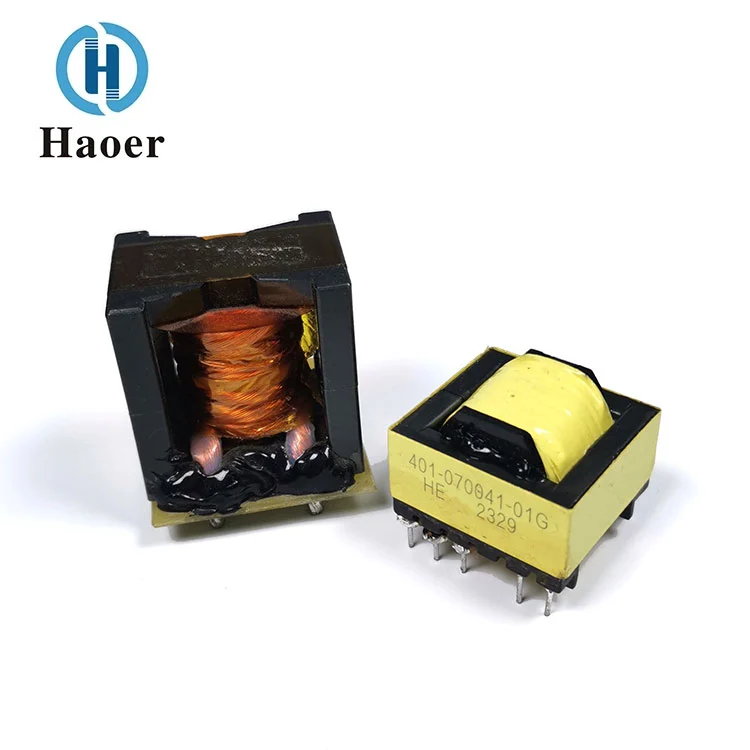

De werkfrequentieband van hoogfrequente transformatoren strekt zich doorgaans uit van kilohertz tot megahertz, en de selectie van hun magnetische kernmaterialen volgt het principe van het minimaliseren van hoogfrequente verliezen. Ferrietmaterialen vertonen met hun unieke spinelkristalstructuur een uitstekende magnetische permeabiliteit en lage wervelstroomverliezen onder hoogfrequente omstandigheden, waardoor ze het voorkeursmateriaal zijn voor hoogfrequente transformatoren. Verder geoptimaliseerde magnetische kernen van amorfe legeringen, door de geordende rangschikking van atomen over lange afstanden te doorbreken, verminderen het hysteresisverlies tot minder dan een tiende van dat van traditionele materialen, en zijn bijzonder geschikt voor ultrahoge frequentietoepassingen op GHz-niveau. De combinatie van de zachtmagnetische eigenschappen en het hoogfrequente responsvermogen van deze materialen maakt het mogelijk dat hoogfrequente transformatoren baanbrekende toepassingen kunnen realiseren in schakelende voedingen, radiofrequentiecircuits en andere velden.
Laagfrequente transformatoren blijven binnen het bereik van de voedingsfrequentie (50/60 Hz) en hun magnetische kernmaterialen zijn geëvolueerd met siliciumstaalplaattechnologie als kern. De (110) korrelgeoriënteerde siliciumstaalplaten die zijn gevormd door middel van een koudwalsproces kunnen een magnetische permeabiliteit bereiken die dicht bij de theoretische limiet ligt onder omstandigheden van de stroomfrequentie. De gelamineerde structuur blokkeert effectief het wervelstroompad, waardoor het kernverlies op het industriële niveau van 0,5-2,0 W/kg blijft. Hoewel het verlies exponentieel toeneemt in het hoogfrequente bereik, behoudt het nog steeds een onvervangbare positie op het gebied van grote vermogenstransformatoren, waarbij de capaciteit van een enkele eenheid het MVA-niveau bereikt.
Het volumevoordeel van hoogfrequente transformatoren komt voort uit het frequentie-effect van de elektromagnetische inductiewet van Faraday. Wanneer de werkfrequentie toeneemt, neemt het dwarsdoorsnedeoppervlak van de magnetische kern dat nodig is om dezelfde magnetische fluxdichtheid te behouden af, omgekeerd evenredig met het aantal spoelwindingen. Uit experimentele gegevens blijkt dat wanneer de frequentie wordt verhoogd van 50 Hz naar 100 kHz, het volume van de transformator kan worden teruggebracht tot 1/200 van het origineel. Deze eigenschap is vooral cruciaal bij draagbare apparaten, zoals de hoogfrequente transformatoren in opladers voor mobiele telefoons, waarvan het volume slechts 5% bedraagt van de laagfrequente transformatoren met hetzelfde vermogen. In termen van efficiëntie kunnen hoogfrequente transformatoren onder typische belastingsomstandigheden een conversie-efficiëntie van meer dan 90% bereiken door de verhouding tussen magnetische kernverlies en koperverlies te optimaliseren. Vergeleken met traditionele laagfrequente transformatoren wordt dit rendement met 10-15 procentpunten verbeterd.
De volumekarakteristieken van laagfrequente transformatoren hangen nauw samen met hun toepassingsscenario's. Op het gebied van energietransmissie hebben grote olie-ondergedompelde transformatoren met eenfasige capaciteit tot 800 MVA een kerndiameter van meer dan 3 meter. Deze volumeschaal is de basis voor het handhaven van een stabiele werking van het elektriciteitsnet. In termen van efficiëntie, hoewel de efficiëntie bij volledige belasting meer dan 98% kan bereiken, neemt het aandeel van de nullastverliezen bij deellast aanzienlijk toe, wat resulteert in een uitgebreide efficiëntie van slechts 85%, wat de uitdaging van het ontwerp van de aanpassing aan de belasting benadrukt.
Het toepassingslandschap van hoogfrequente transformatoren vertoont gediversifieerde kenmerken: op het gebied van schakelende voedingen vermindert hun hoogfrequente eigenschap het volume en het gewicht van de voeding aanzienlijk, waardoor de ontwikkeling van notebookcomputeradapters naar lichtheid en dunheid wordt bevorderd; in communicatiebasisstations zorgen pulstransformatoren voor een snelle isolatietransmissie van digitale signalen; op het gebied van elektromagnetische verwarming bedraagt de efficiëntie van hoogfrequente inductieverwarming meer dan 95%, wat een revolutie teweegbrengt in de traditionele weerstandsverwarmingsmodus. Bijzonder opmerkelijk is het gebied van de laadstations voor elektrische voertuigen, waar de gezamenlijke toepassing van hoogfrequente transformatoren en componenten van siliciumcarbide ervoor zorgt dat de vermogensdichtheid van de laadmodule hoger kan zijn dan 50 W/in³.
Laagfrequente transformatoren vormen een solide basis in de energie-infrastructuur: in het slimme elektriciteitsnet vervullen distributietransformatoren, als het belangrijkste knooppunt in de "laatste tien kilometer", dubbele functies: spanningstransformatie en controle van de stroomkwaliteit; op het gebied van spoorvervoer voldoen 25kV/1500V-tractietransformatoren, door middel van een speciaal structureel ontwerp, aan de thermische stabiliteitsvereisten onder grote stroominvloeden; In het nieuwe energienetverbindingssysteem zorgen laagfrequente transformatoren voor flexibele verbindingen tussen fotovoltaïsche omvormers en het elektriciteitsnet, en hun antiverzadigingsvermogen zorgt voor een stabiele werking onder zwakke netomstandigheden.
De elektromagnetische compatibiliteitsproblemen veroorzaakt door hoogfrequente transformatoren hebben een tweeledig karakter: hun werkfrequentieband (lager dan 30 MHz) valt samen met de gevoelige frequentieband van elektronische apparaten, wat resulteert in een aanzienlijk risico op stralingsinterferentie. Door driedimensionale elektromagnetische simulatie om de magnetische kernstructuur te optimaliseren, kan de parasitaire capaciteit met 60% worden verminderd; Met behulp van nanokristallijne magnetische afschermingslaagtechnologie kan de lekfluxdichtheid worden geregeld onder 0,5 mT. Aan de ontvangende kant kan het EMI-filternetwerk, bestaande uit common-mode-inductoren en X-condensatoren, een interferentie-onderdrukkingseffect bereiken van meer dan 30 dB voor geleide interferentie.
De elektromagnetische compatibiliteitsproblemen van laagfrequente transformatoren manifesteren zich voornamelijk als geleide interferentie: het magnetische veld met de netfrequentie (50/60 Hz) kan precisie-instrumenten beïnvloeden via magnetische koppeling. Het gebruik van een afscherming van een polomy-legering kan het magnetische veld reduceren tot het niveau van het magnetische veld van de aarde. In medische apparatuurtoepassingen kan, door een gebalanceerd ontwerp met dubbele wikkeling, de lekinductie van de transformator minder dan 1 μH bedragen, waardoor de common-mode-interferentie van de netfrequentie effectief wordt onderdrukt. Het is vermeldenswaard dat de niet-lineaire belastingen in het slimme netwerk leiden tot een toename van de harmonische verliezen van laagfrequente transformatoren, wat leidt tot de ontwikkeling van magnetische kernmaterialen in de richting van nanokristallijne legeringen.
Technologische evolutie en trends in systeemintegratie
Hoogfrequente transformatoren evolueren naar een hogere vermogensdichtheid en een breder bedrijfstemperatuurbereik. De integratie van galliumnitride-apparaten met planaire transformatortechnologie heeft het mogelijk gemaakt dat de vermogensdichtheid van schakelvermogensmodules hoger is dan 100 W/cm³. Op het gebied van elektrische voertuigen vereist het 800V-platformlaadsysteem dat transformatoren een isolatiesterkte van meer dan 10 kV hebben, wat de doorbraak van de composietisolatietechnologie met membraancondensatoren stimuleert.
Op het gebied van laagfrequente transformatoren ligt de focus op de eisen van het smart grid. Door het installeren van optische stroomsensoren en intelligente temperatuurregeleenheden wordt real-time monitoring van de status van de transformator bereikt. In het scenario van nieuwe energie-integratie wordt een ontwerp met meerdere wikkelingen en gesplitste transformatoren toegepast, dat tegelijkertijd kan voldoen aan de multi-source integratievereisten van fotovoltaïsche energieopslag- en oplaadpalen, waardoor de flexibiliteit van het distributienetwerk wordt vergroot.
Deze gedifferentieerde technologische benadering weerspiegelt in wezen de onvermijdelijke trend van vermogenselektronicatechnologie die zich beweegt naar hogere frequenties en grotere intelligentie. Hoogfrequente transformatoren en laagfrequente transformatoren zijn niet simpelweg vervangers, maar eerder complementaire oplossingen die op verschillende temporele en ruimtelijke schalen worden gevormd. In de toekomst zal transformatortechnologie, met de wijdverbreide adoptie van apparaten met een grote bandbreedte en de integratie van algoritmen voor kunstmatige intelligentie, aanleiding geven tot meer innovatieve toepassingen op het snijvlak van elektromagnetische energieconversie en informatieverwerking.
