Hoogfrequente transformatorenzijn componenten die wisselspanning, stroom en karakteristieke impedantie omzetten. Wanneer er een wisselstroom door de primaire spoel vloeit, wordt er een wisselende magnetische flux gegenereerd in de ijzeren kern (of magnetische kern), waardoor een werkspanning (of stroom) in de secundaire spoel wordt geïnduceerd.

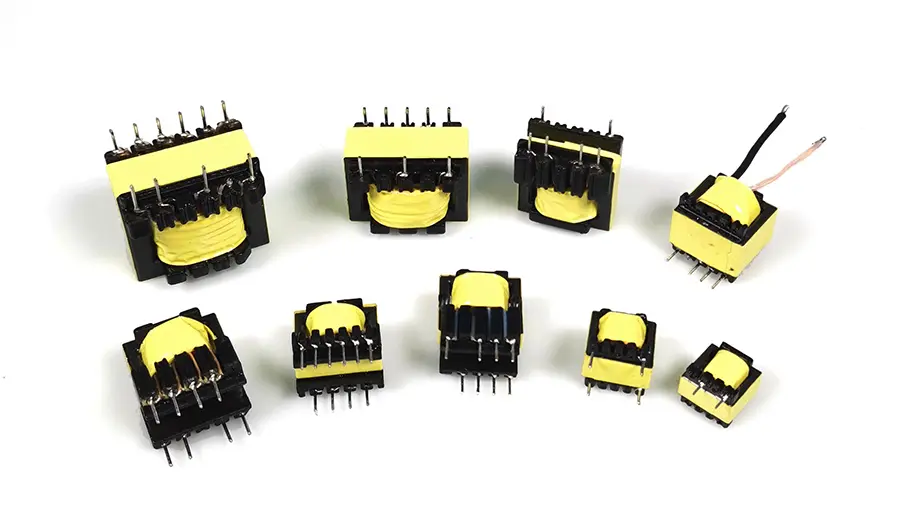

De hoogfrequente transformator bestaat uit een transformatorkern (of magnetische kern) en een elektromagnetische spoel. De elektromagnetische spoel heeft twee of meer wikkelingen. De wikkeling die in de spoel wordt gestoken, wordt de primaire wikkeling genoemd, en de andere wikkelingen worden secundaire wikkelingen genoemd. De magnetische kern van de transformator omvat een cilindrische magnetische kern, een magnetische kern van het RM-type, een magnetische kern van het E-type, magnetische kernen van het EC-, ETD- en EER-type, een magnetische kern van het EP-type, een ringvormige magnetische kern, een magnetische kern van het PQ-type, enz. Welke impact hebben deze magnetische kernen op de werking van de transformator? Het volgende kan een gedetailleerde analyse bieden.
Het frame en de wikkelingen zijn in principe ingekapseld door de magnetische kern, wat resulteert in een uitstekend feitelijk afschermingseffect tegen EMI; de specificaties van magnetische kernen van het bliktype voldoen allemaal aan de IEC-normen, en ze zijn goed uitwisselbaar tijdens de productie; het kan een eenvoudig frametype (zonder pin-invoeging) en printplaatinstallatieframe-type (met pin-invoeging) bieden; vanwege het ontwerp van de blikvorm kost het meer vergeleken met magnetische kernen met dezelfde specificatie van andere typen; vanwege zijn vorm is het niet bevorderlijk voor de warmteafvoer van heatpipes, dus niet geschikt voor gebruik in stroomtransformatoren en inductoren met een hoog vermogen.
Vergeleken met het cilindrische type zijn bij het cilindrische type de twee symmetrische zijden verwijderd. Dit ontwerp is gunstiger voor het koelen van warmtepijpen en voor het vinden van grote draden; vergeleken met het cilindrische type bespaart het ongeveer 40% van de installatieruimte; het frame kan van het naaldvormige of pin-insert-type zijn; het kan worden geïnstalleerd met een paar ijzeren clips; de magnetische kern van het RM-type kan in een platte vorm worden gemaakt (geschikt voor huidige planaire transformatoren of voor directe montage van de magnetische kern op het voedingscircuit van de printplaat dat al is ontworpen met wikkelingen); hoewel het afschermende effect niet zo goed is als dat van het cilindrische type, is het nog steeds nuttig.
Dit type magnetische kern heeft een structuur die dicht bij die van het E-type en het can-type ligt. Net als de magnetische kern van het E-type bieden ze voldoende ruimte voor geleiders met een grote dwarsdoorsnede (geschikt voor de huidige trend van laagspanning en hoge stroomsterkte in schakelende voedingen); deze vorm van de magnetische kern heeft ook een goede warmteafvoer via de warmtepijp; aangezien de middenkolom cilindrisch is, vergeleken met de rechthoekige kolom met dezelfde doorsnede, wordt de lengte van een wikkeling met één winding met 11% verminderd, wat resulteert in een vermindering van 11% in koperverlies, en ook de magnetische kern in staat stelt om een hoger vermogen te leveren; bovendien verhindert het feit dat de middenkolom cilindrisch is, ook het veiligheidsrisico van beschadiging van de isolatie van de wikkelkabel tijdens het oprollen als gevolg van de scherpe hoeken van de rechthoekige middenkolom.
De kosten van magnetische kernen van het E-type zijn veel lager. Het opwind- en montageproces is heel eenvoudig. Dit type magnetische kern wordt momenteel qua vorm het meest gebruikt. Het nadeel is echter dat het geen eigen afscherming kan bieden. E-type magneetkernen kunnen in verschillende richtingen worden geïnstalleerd en kunnen in serie worden gebruikt om een groter uitgangsvermogen te bereiken. Deze magnetische kernen kunnen in een platte vorm worden gemaakt (wat tegenwoordig een zeer populaire magnetische kernvorm is voor vlakke transformatoren); ze kunnen ook pinloze en pin-type frames leveren; vanwege de uitstekende heatpipe-koeling en de mogelijkheid om in serie te worden gebruikt, gebruiken de meeste krachtige inductoren en transformatoren dit type magnetische kern.
De ringvormige centrale kolom van de magnetische kern van het EP-type heeft een driedimensionale structuur. Afgezien van het uiteinde dat de printplaat raakt, is de wikkeling volledig omsloten, wat een uitstekende afscherming oplevert. Deze unieke vorm minimaliseert de invloed van de luchtspleet die op het oppervlak ontstaat tijdens de montage van de twee magnetische kernen, en zorgt voor een groter volume en een hogere totale ruimtebenuttingsverhouding.
Voor fabrikanten is de ringvormige magneetkern het meest economisch. Van de verschillende magnetische kernen, vergeleken tussen de twee, heeft het de laagste kosten; door de toepassing van het frame zijn de meer- en montagekosten nihil; indien nodig kan het worden opgewonden met behulp van een wikkelmachine; de afscherming is zeer goed.
De magnetische kern van het PQ-type is speciaal ontworpen voor inductoren en transformatoren die worden gebruikt in schakelende voedingen. Het ontwerp van de PQ-vorm verbetert de verhouding tussen het volume, de oppervlakte van de magnetische kern en de totale oppervlakte van de wikkeling; een dergelijk ontwerp maakt het mogelijk om de grootste inductantie en het maximale wikkeloppervlak te bieden met de minste magnetische kern; dit ontwerp maakt het mogelijk het maximale uitgangsvermogen te bereiken met het kleinste transformatorvolume en nettogewicht, terwijl het de minste PCB-installatieruimte in beslag neemt; het kan op zijn plaats worden vastgezet met behulp van een paar ijzeren klemmen; dit redelijke ontwerp maakt ook de magnetische paddwarsdoorsnede van de magnetische kern uniformer, waardoor dit type magnetische kernstructuur ook het aantal werkende hotspots vermindert in vergelijking met andere magnetische kernen in het totale ontwerp.
