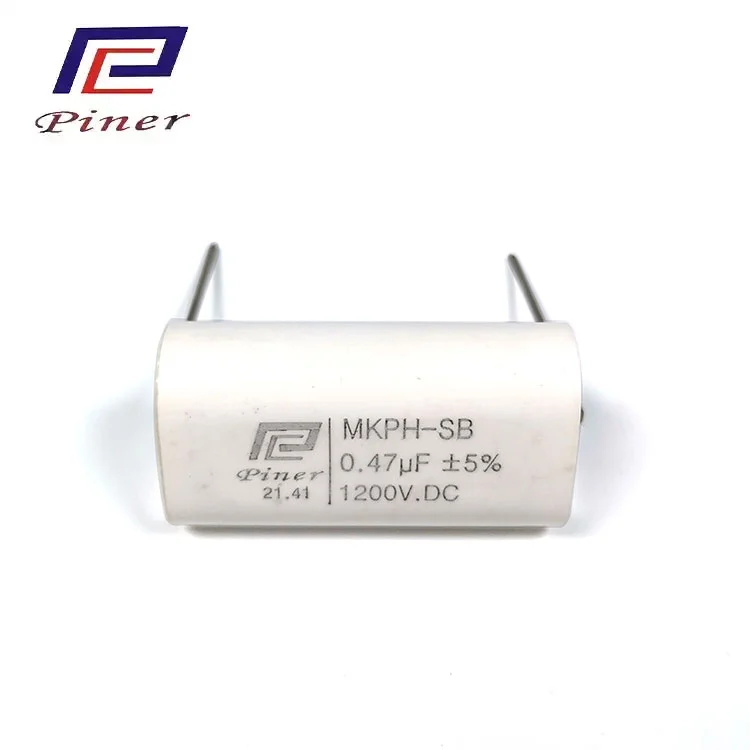

A Systeemschakelmodulecondensatorspeelt een belangrijke rol bij de stroomconversie door de elektrische energie binnen schakelcircuits te beheren, spanningsschommelingen te verminderen en een stabiele werking onder wisselende belastingen te ondersteunen. Omdat schakelende voedingen steeds belangrijker worden in fotovoltaïsche omvormers, energieopslagsystemen, oplaadapparatuur voor elektrische voertuigen en industriële besturingssystemen, is de selectie van condensatoren een belangrijke overweging geworden bij energie-efficiëntie en circuitontwerp.
Schakelende voedingen regelen de elektrische output door halfgeleiderapparaten snel aan en uit te zetten. Dit proces maakt efficiënte energieconversie mogelijk, maar produceert ook spannings- en stroomrimpels die door het omringende circuit moeten worden beheerd.
Condensatoren slaan elektrische energie op en geven deze vrij tijdens schakelcycli, waardoor de gelijkspanning wordt gestabiliseerd, ongewenste elektrische componenten worden gefilterd en fluctuaties in de vermogensfase worden verminderd. Hun prestaties beïnvloeden de rimpelspanning, de transiënte respons, elektromagnetische interferentie en de bedrijfsomstandigheden van andere elektronische componenten.
De bijdrage van een condensator hangt af van zijn positie in het circuit. Ingangscondensatoren helpen bij het beheersen van spanningsvariaties in de vermogensfase, terwijl uitgangscondensatoren de geconverteerde spanning die aan de belasting wordt geleverd, verzachten. Condensatoren die worden gebruikt in resonantie- of snubbercircuits vervullen verschillende functies, waaronder het ondersteunen van schakelovergangen en het regelen van circuitgedrag.
De selectie van condensatoren omvat meer dan alleen de nominale capaciteit en de nominale spanning. Equivalente serieweerstand (ESR), equivalente serie-inductie (ESL), diëlektrisch verlies, rimpelstroomvermogen en bedrijfstemperatuur kunnen allemaal de prestaties beïnvloeden.
ESR draagt bij aan weerstandsverliezen wanneer rimpelstroom door een condensator gaat. Voor een vereenvoudigd weerstandsmodel kan het bijbehorende vermogensverlies worden uitgedrukt als P = I² × ESR, waarbij I de effectieve rimpelstroom vertegenwoordigt. Een lagere ESR kan dit verliescomponent verminderen, hoewel de werkelijke prestaties ook afhangen van de frequentie, temperatuur, constructie en circuitomstandigheden.
ESL beïnvloedt de hoogfrequente impedantie en het transiëntgedrag, terwijl diëlektrische eigenschappen de energiedissipatie beïnvloeden tijdens herhaalde laad- en ontlaadcycli. Temperatuur en elektrische spanning hebben ook invloed op de levensduur. Het selecteren van geschikte kenmerken voor de bedrijfsfrequentie en het stroomprofiel kan daarom helpen de conversie-efficiëntie, thermische prestaties en stabiliteit op lange termijn in evenwicht te brengen.
A Systeemschakelmodulecondensatorkan verschillende functies vervullen, afhankelijk van de stroomtopologie en circuitpositie. In LLC-resonantieomzetters maken condensatoren naast inductieve elementen deel uit van het resonantienetwerk. Hun elektrische eigenschappen beïnvloeden de resonantiefrequentie en de omstandigheden waaronder energie door de omzetter wordt overgedragen.
In faseverschoven volledige brugomzetters (PSFB) kunnen condensatoren ingangsfiltering, uitgangsafvlakking of andere circuitfuncties ondersteunen. De vereiste capaciteit, spanning, rimpelstroomcapaciteit en diëlektrische kenmerken variëren afhankelijk van de beoogde rol.
Voor fotovoltaïsche omvormers en omvormers voor energieopslag helpen DC-tussencondensatoren de tussenliggende DC-bus tussen conversiefasen te stabiliseren. In EV-laadapparatuur en voedingen voor communicatiebasisstations ondersteunen condensatoren filtering en transiëntenbeheer onder variërende bedrijfsbelastingen. Industriële besturingssystemen maken ook gebruik van condensatoren om geschikte elektrische omstandigheden te handhaven in stroomconversie- en regelcircuits.
De elektrische prestaties zijn afhankelijk van de materiaaleigenschappen, de constructie van de componenten, de consistentie van de productie en de inspectieprocessen. De productie van filmcondensatoren kan het wikkelen van films, metallisatie van het eindoppervlak, inkapseling, markering en elektrische tests omvatten. Elke fase draagt bij aan de fysieke en elektrische kenmerken van het voltooide onderdeel.
Guangdong Haoer Electronics Co., Ltd. en haar zusterbedrijf, Foshan Pin'er Electronics Co., Ltd., zijn actief op het gebied van aanverwante elektronische componenten. Haoer richt zich op hoogfrequente transformatoren, filters en inductoren, terwijl Pin'er gespecialiseerd is in filmcondensatoren en industriële condensatoren. Hun gedocumenteerde productieapparatuur omvat metallisatiemachines, apparatuur voor het mengen en oppotten van epoxyhars, lasermarkeersystemen en condensatortesters.
Elektrische inspectie kan de capaciteit beoordelen, spanning weerstaan, isolatie en verlieskarakteristieken. Inkomende materiaalinspectie en uitgaande productinspectie maken ook deel uit van het gedocumenteerde kwaliteitscontroleproces. Deze maatregelen zijn relevant voor het handhaven van de consistentie van de productie, met name voor componenten die worden gebruikt in veeleisende toepassingen voor stroomconversie.
Het verbeteren van de energie-efficiëntie vereist een gecoördineerd ontwerp over het volledige conversiecircuit. Ingenieurs evalueren doorgaans de schakelfrequentie, het belastingsprofiel, de rimpelstroom, de thermische omstandigheden, de plaatsing van componenten en de elektrische kenmerken van onderling verbonden componenten. Het vergroten van de capaciteit alleen verbetert niet noodzakelijkerwijs de efficiëntie, aangezien grootte, verliezen, transiënte respons en circuitstabiliteit samen moeten worden beschouwd.
Een systeemschakelmodulecondensator moet daarom worden beoordeeld op basis van zijn specifieke elektrische functie en niet als een geïsoleerd onderdeel. In systemen die gebruikmaken van LLC- of PSFB-topologieën kunnen condensatorselectie en circuitsimulatie helpen bij het beoordelen van resonantiegedrag, elektrische spanning en verwachte bedrijfsomstandigheden vóór de validatie van het prototype.
Terwijl vermogenselektronica duurzame energie, transport, telecommunicatie en industriële automatisering blijft dienen, blijft het ontwerp van condensatoren nauw verbonden met de prestaties van energieconversie. Het begrijpen van de interactie tussen diëlektrische materialen, elektrische parameters, circuittopologie en bedrijfsomstandigheden biedt een praktische basis voor het evalueren van hoe eenSysteemschakelmodulecondensatordraagt bij aan de energie-efficiëntie.
