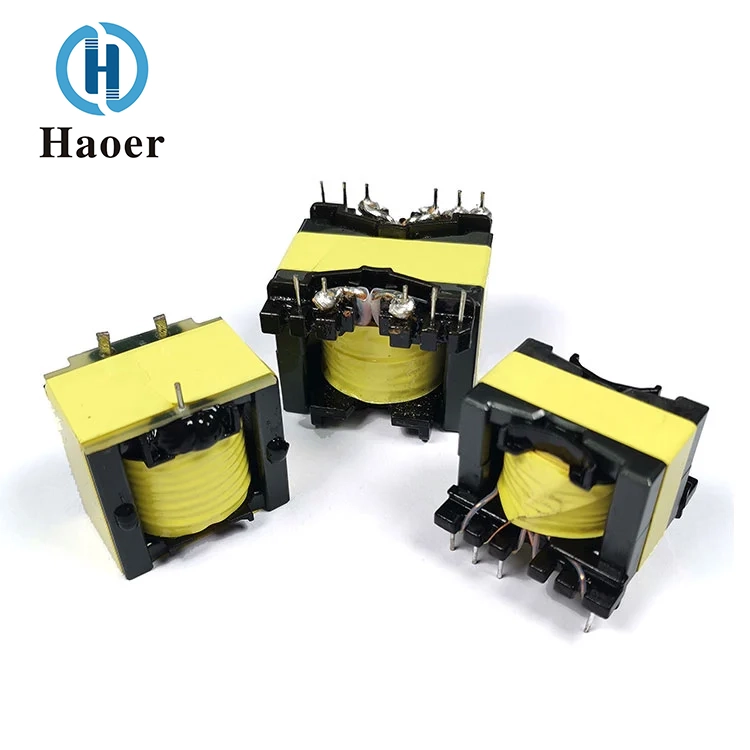

Met de snelle ontwikkeling van vermogenselektronicatechnologie, nieuwe energietechnologie en communicatietechnologie zijn de toepassingsscenario's van hoogfrequente transformatoren voortdurend uitgebreid. Ze hebben zich uitgebreid van het traditionele veld voor schakelende voeding naar meerdere high-end velden zoals AI-datacenters, nieuwe energie, 5G-communicatie en op voertuigen gemonteerde elektronica. Hun kernvoordelen van miniaturisatie, hoge efficiëntie en snelle respons hebben ze tot onmisbare kerncomponenten gemaakt in verschillende efficiënte energieconversiesystemen. Tegelijkertijd zijn een redelijke selectie en correct gebruik ook van cruciaal belang om hun prestaties volledig te benutten en hun levensduur te verlengen.
Op het gebied van schakelende voedingen vormen hoogfrequente transformatoren de kerncomponenten en worden ze veel gebruikt in apparaten zoals opladers voor computers/mobiele telefoons, servervoedingen en LED-aandrijfvoedingen. Door hun hoogfrequente werking kunnen het volume en het gewicht van de transformatoren aanzienlijk worden verminderd, kan de vermogensdichtheid worden verhoogd en kunnen koper- en ijzerverlies worden verminderd. De efficiëntie kan doorgaans oplopen tot meer dan 90%, wat perfect voldoet aan de eisen van draagbare elektronische apparaten en geminiaturiseerde voedingen. De miniaturisering van opladers voor mobiele telefoons wordt bijvoorbeeld voornamelijk toegeschreven aan de toepassing van hoogfrequente transformatoren, die de werkfrequentie verhogen tot enkele tientallen kHz- of zelfs MHz-niveaus, waardoor de omvang van de oplader aanzienlijk wordt verkleind en deze draagbaarder wordt.
De gebieden nieuwe energie en vermogenselektronica zijn belangrijke toepassingsscenario's voor hoogfrequente transformatoren, waaronder voornamelijk fotovoltaïsche omvormers en laadstations voor elektrische voertuigen. In fotovoltaïsche omvormers worden hoogfrequente transformatoren gebruikt om elektrische isolatie en spanningsverhoging te bereiken, waarbij de DC-elektriciteitsopbrengst van zonnepanelen wordt omgezet in AC-elektriciteit die op het elektriciteitsnet kan worden aangesloten. Hun voordelen van miniaturisatie en lichtgewicht zijn geschikt voor de installatievereisten van gedistribueerde fotovoltaïsche energiecentrales. In laadstations voor elektrische voertuigen worden hoogfrequente transformatoren toegepast in de DC-DC-conversiemodule om hoogspanningsisolatie te bereiken (zoals 400V-800V), die voldoen aan de strenge eisen van de voertuiggemonteerde omgeving wat betreft volume, gewicht en efficiëntie, en helpen de laadefficiëntie van elektrische voertuigen te verbeteren.
Op het gebied van communicatie en elektronische apparatuur worden hoogfrequente transformatoren voornamelijk gebruikt in RF-circuits en DC-DC-modules, zoals impedantiematching en signaalisolatie voor basisstationversterkers, maar ook als voeding voor 5G-apparatuur en optische modules. Vanwege hun vermogen om common-mode-ruis effectief te onderdrukken en de signaalintegriteit te garanderen, kunnen hoogfrequente transformatoren voldoen aan de ontwikkelingsvereisten van 5G-communicatie voor hoogfrequente en miniaturisatie, waardoor een garantie wordt geboden voor de stabiele werking van communicatieapparatuur. Bovendien ondersteunen hoogfrequente transformatoren, als kerncomponent van solid-state transformatoren, in AI-datacenters de evolutie van voedingsarchitecturen met een hoge vermogensdichtheid, waardoor de voedingsverbinding aanzienlijk wordt verkort en de efficiëntie van de stroomvoorziening wordt verbeterd, waardoor betrouwbare stroomondersteuning wordt geboden voor de stabiele werking van AI-apparatuur.
Tijdens het gebruiksproces moeten de volgende punten in acht worden genomen om storingen te voorkomen en de levensduur te verlengen:
1. Controleer strikt de werkparameters. Overschrijd de nominale spanning en stroom voor gebruik niet. Vermijd verzadiging van de magnetische kern en plotselinge toename van de stroom, wat oververhitting en burn-out kan veroorzaken;
2. Zorg ervoor dat de werkfrequentie binnen het ontworpen bereik ligt. Een afname van de frequentie kan leiden tot verzadiging van de magnetische kern, terwijl een toename van de frequentie het ijzerverlies en het hoogfrequente verlies van de wikkelingen zal intensiveren;
3. Voer temperatuurmonitoring uit om ervoor te zorgen dat de werktemperatuur onder de limiet van het isolatiesysteem ligt, om veroudering van de isolatiematerialen te voorkomen;
4. Voorkom gelijkstroomvooroordelen. In circuits met volledige brug en halve brug moet, door middel van circuitontwerp of besturingsstrategieën, magnetische kernverzadiging worden vermeden die wordt veroorzaakt door asymmetrische aandrijfspanning;
5. Besteed aandacht aan de bescherming van het milieu. Vermijd vocht, geleidend stof en bijtende chemische stoffen. Voordat u het apparaat na langdurige opslag gebruikt, kunt u veroudering bij lage temperatuur uitvoeren of de spanning geleidelijk belasten om de prestaties te stabiliseren.
Daarnaast vereist de installatie en verwerking van hoogfrequente transformatoren ook speciale aandacht: tijdens de installatie moeten ze stevig worden bevestigd om slijtage van de spoelen of breuk van de pinnen door trillingen te voorkomen; tijdens het wikkelen moet de isolatieafstand worden gewaarborgd om aan de veiligheidsvoorschriften te voldoen; vacuümimpregnatiebehandeling kan de mechanische sterkte verbeteren, de warmteafvoer en vochtbestendige prestaties verbeteren; Vermijd bij het solderen van de pinnen oververhitting om te voorkomen dat soldeer de spoelen binnendringt of de isolatielaag verbrandt. Bij het test- en verificatieproces is het noodzakelijk om zich te concentreren op het detecteren van inductie, lekinductie, windingsverhouding, isolatie, bestand tegen spanning, enz.
