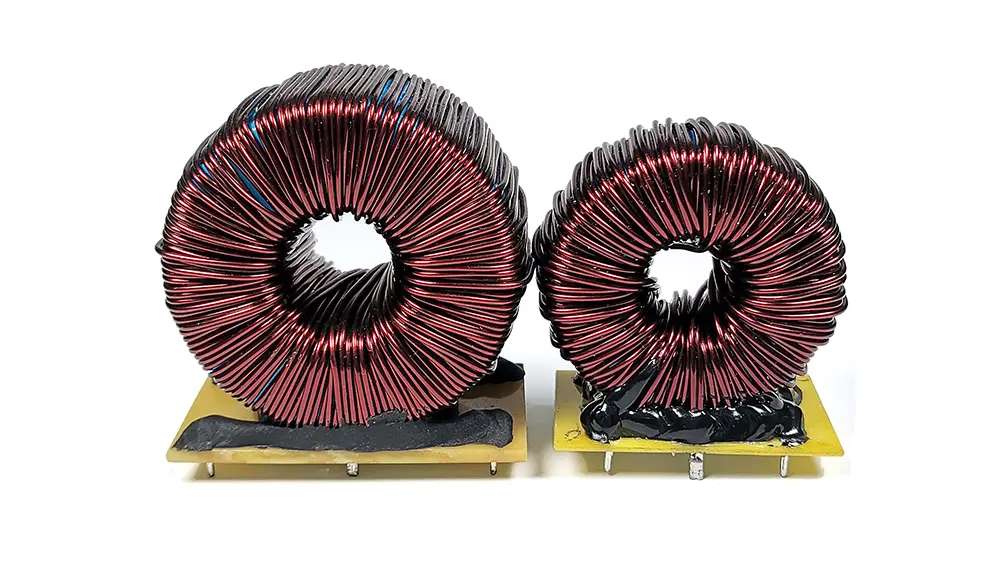

Sendust ringkern differentiële modussmoorspoelen - hoge stroom, weinig ruis, uitstekende DC-bias

Sendust ringkerninductorenvertegenwoordigen een hoogwaardige oplossing voor ontwerpers van voedingen die op zoek zijn naar effectieve differentiële ruisonderdrukking onder omstandigheden van hoge rimpelstroom. Deze differentiële-modus-smoorspoelen zijn ontworpen om een ​​optimale balans te bieden tussen elektrische prestaties, thermische en magnetische stabiliteit en kostenefficiëntie en worden op grote schaal ingezet in AC-lijnfiltering, DC-DC-omzetteruitgangstrappen, lijnfilters voor elektromagnetische interferentie (EMI) en circuits voor arbeidsfactorcorrectie (PFC).

Specificaties

Bedrijfsfrequentiebereik: 8 kHz – 1 MHz

Nominaal stroombereik: 0,05 A – 2000 A

Bedrijfstemperatuurbereik: −40 °C tot +125 °C

Opslagtemperatuurbereik: −25 °C tot +85 °C

Vochtigheidsbereik opslag: 30% – 95% RH

Buitendiameterbereik: 6 mm – 60 mm

Kernmateriaal en belangrijkste technische voordelen

● Kern van Sendust-legering (Fe–Si–Al): Gekenmerkt door laag kernverlies, hoge verzadigingsfluxdichtheid (~1,35 T) en superieure verwerking van DC-bias, waardoor stabiele inductantie mogelijk wordt gemaakt onder substantiële DC-superpositie.

● Ringkerngeometrie: Biedt een volledig gesloten magnetisch pad, waardoor magnetische strooivelden worden geminimaliseerd en EMI-straling en koppeling aanzienlijk worden verminderd.

● Akoestisch stille werking: Geen waarneembaar hoorbaar geluid over het volledige operationele frequentie- en belastingsbereik, ter ondersteuning van geluidsgevoelige toepassingen.

● Uitzonderlijke DC-voorspanningsstabiliteit: Behoudt >90% van de nominale inductantie bij nominale verzadigingsstroom, waardoor voorspelbaar filtergedrag onder dynamische belastingsomstandigheden wordt gegarandeerd.

● Brede stroomschaalbaarheid: omvat toepassingen van signaalconditionering met laag vermogen (50 mA) tot industriële PFC met hoge stroomsterkte en railgeïntegreerde systemen (2000 A).

Typische toepassingen

● AC-lijninductoren: gebruikt in actieve en passieve PFC-trappen en harmonische mitigatienetwerken.

● Uitgangsfilterinductoren: geïntegreerd in buck-, boost- en flyback-topologieën voor het afvlakken van geschakelde DC-uitgangen.

● EMI-lijnfilters: gebruikt als differentiële smoorspoelen bij geleide EMI-onderdrukking volgens de CISPR 22/32- en EN 55032-normen.

● PFC-smoorspoelen: specifiek geoptimaliseerd voor PFC-converters met continue geleidingsmodus (CCM) en transitiemodus (TM).
