Hoogfrequente transformatoren uit de EDR-serie: laag profielontwerp voor hoge vermogensdichtheid

De mondiale drang naar een hogere vermogensdichtheid en miniaturisering van elektronische systemen geeft een nieuwe vorm aan de magnetische componentenindustrie. De kern van deze transformatie wordt gevormd door de EDR-serie hoogfrequente transformatoren: een ferrietkernontwerp met laag profiel dat een compact formaat, uitstekende magnetische afscherming en een hoge belastbaarheid combineert voor veeleisende toepassingen op het gebied van vermogenselektronica.

Technische specificaties

Functies

• Constructie met laag profiel - Maakt integratie in PCB-lay-outs met beperkte ruimte mogelijk.
• Uitstekende magnetische afscherming - Minimaliseert elektromagnetische interferentie (EMI) en overspraak.
• Hoog vermogen in klein volume - Bereikt een uitgangsvermogen tot 800 W met behoud van een compacte voetafdruk.

Ontwerp en technische basis

Transformatoren uit de EDR-serie zijn gebouwd rond een vlakke ferrietkernarchitectuur, waarbij gebruik wordt gemaakt van E-type-, EC-, ETD-, EER-, PQ- of RM-kerngeometrieën. Het cilindrische ontwerp van de middenkolom vermindert het koperverlies met ongeveer 11% vergeleken met rechthoekige dwarsdoorsneden, terwijl het gemakkelijker wordt opgewikkeld en de warmteafvoer wordt verbeterd. De onopvallende constructie maakt integratie op het oppervlak mogelijk in PCB-indelingen met beperkte ruimte.

De frequentieflexibiliteit reikt van 20 kHz tot 500 kHz, terwijl het vermogen varieert van 10 W tot 800 W. Thermische prestaties zijn gegarandeerd over een werkingsbereik van -40 °C tot +125 °C, met opslagomstandigheden van -25 °C tot +85 °C en een luchtvochtigheid van 30% tot 95%. De kernmateriaalkeuzes omvatten PC40, PC44, PC95 en de volgende generatie PC95D/PC95A hoogfrequente ferrieten met laag verlies, waardoor ontwikkelaars nauwkeurige afwegingen kunnen maken tussen kosten, permeabiliteit en kernverlieskarakteristieken.

Toepassingsspecifieke varianten

De EDR-serie omvat meerdere mechanische footprints om aan diverse behoeften op het gebied van stroomconversie te voldoen:

• EDR28-- Meest populaire ontwerp voor LED-buisverlichting, ondersteunt ingangsspanningen van 85--265 VAC en uitgang van 4--24 VDC. Gecombineerd met PC44-kernmateriaal bereikt de EDR28 efficiënte output in een ultra-laag profiel.
• EDR39-- Configuratie met meerdere wikkelingen (vier wikkelingen) op maat gemaakt voor schakelende voedingen met meerdere uitgangen, industriële besturingssystemen en adapters met hoog vermogen. Beschikt over PC40 magnetische kernen, lage lekinductie, hoge weerstandsspanning en nauwe batch-tot-batch-consistentie.
• EDR2609/2809/2810/3909-- Voetafdrukken voor algemeen gebruik voor communicatieapparatuur, televisievoedingen, vermogensfasen van airconditioning, computervoedingssystemen en diverse DC-DC-converters.
• EDR3810-- Ultradun ontwerp met een gepatenteerd beugelontwerp dat plaatsing van printplaten met laag profiel mogelijk maakt. Aangedreven door PC95D/PC95A ferrietkernen met laag verlies, bereikt hij een hoog rendement en verlaagt hij de productiekosten dankzij de volledig geautomatiseerde productie.

Prestatiedifferentiatoren

Lage lekinductie en EMI-controle

Het gesloten magnetische circuit dat inherent is aan de EDR-architectuur zorgt voor minimale lekinductie en uitstekende magnetische afscherming, waardoor elektromagnetische interferentie aanzienlijk wordt verminderd. Dit is met name van cruciaal belang voor hoogfrequente schakelconverters, waar traditionele kernvormen vaak moeite hebben met EMI-conformiteit. De effectieve afscherming maakt het gemakkelijker om aan strenge EMC-certificeringen te voldoen zonder dure extra filterfasen.

Superieur thermisch beheer

De cilindrische middenkolomgeometrie verbetert de warmteafvoer in vergelijking met traditionele rechthoekige kernontwerpen, terwijl het brede bedrijfstemperatuurbereik van -40 °C tot +125 °C de EDR-serie geschikt maakt voor buiten- en industriële omgevingen.

Compact formaat, hoge vermogensdichtheid

Ondanks het lage profiel levert de EDR-serie een uitgangsvermogen tot 800 W, waardoor het een ideale keuze is voor toepassingen waarbij de PCB-ruimte beperkt is maar een hoog vermogen vereist is --- zoals LED-drivers, industriële voedingen en ingebouwde laders.

Kwaliteit en naleving

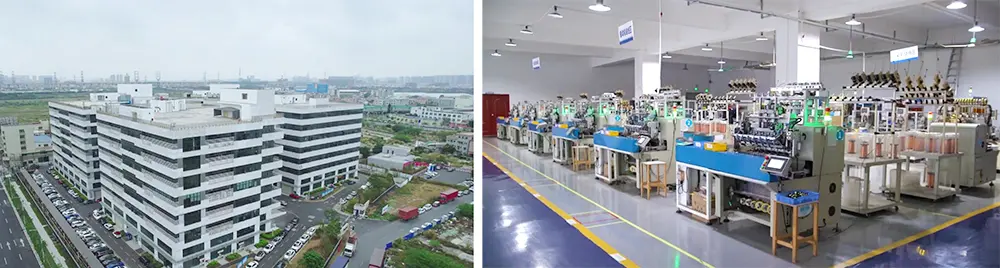

Guangdong Haoer Electronics Co., LTD produceert transformatoren uit de EDR-serie onder een volledig proceskwaliteitsmanagementsysteem van IQC tot OQC. Elke unit ondergaat 100% elektrische tests, inclusief inductie, lekinductie, DCR, weerstandsspanning (Hi-Pot) en isolatieweerstand. Kernmaterialen zijn traceerbaar naar topleveranciers met batchspecifieke RoHS- en REACH-rapporten. Producten zijn gecertificeerd volgens de UL-, CE- en ISO9001-normen en voldoen volledig aan de internationale veiligheidseisen voor exportmarkten.

De EDR-serie biedt een veelzijdige, krachtige oplossing voor moderne uitdagingen op het gebied van stroomconversie --- van ultradunne LED-drivers tot industriële voedingen met meerdere uitgangen. Met een laag profielconstructie, uitstekende magnetische afscherming en de mogelijkheid om tot 800 W te leveren in een klein volume, bieden EDR-transformatoren een betrouwbaar pad naar kleinere, koelere en efficiëntere voedingssystemen.
